Набор для костной пластики универсальный
Назначение
Проведение костной пластики по методикам закрытого синус-лифтинга, одно- и двухэтапного расщепления альвеолярного гребня, направленной костной регенерация; забор аутокостных фрагментов; хирургический способ лечения периимплантита; ремонтные работы.
Особенности набора
- авторская разработка ведущего специалиста, обладающего многолетним клиническим опытом в области имплантологии
- оригинальное конструктивное решение в виде рукоятки и сменных насадок к ней позволило максимально уменьшить размеры набора, сохранив его многофункциональность
- возможность самостоятельно доукомплектовывать набор расходными материалами для направленной костной регенерации в отдельный футляр
Особенности инструментов
- рукоятка для сменных насадок – байонетная форма позволяет легко работать во всех отделах; цанговый зажим надежно фиксирует сменные насадки
- держатель пина – универсальный размер цанги позволяет работать с большинством известных производителей ударных пинов
- остеотом полый – цилиндрическая полая рабочая часть позволяет сформировать костный фрагмент, который можно использовать для заполнения гайморовой пазухи; возможность работы с ограничителями глубины; универсальный размер остеотома подходит под ходовые диаметры имплантатов; контроль глубины погружения обеспечивается лазерными метками на уровне 2.0 – 5.0 – 7.0 – 9.0 мм
- остеотом выпуклый – гладкая атравматическая рабочая часть позволяем аккуратно протолкнуть костный фрагмент в гайморову пазуху; возможность работы с ограничителями глубины
- фреза дисковая – неразборная конструкция полотна толщиной 0.3 мм удобнее при работе в труднодоступных местах
- щеточка титановая Flame Bur – 12 лезвий спиральной формы со стандартными насечками обеспечивают максимальную эффективность при очистке поверхностей; возможность использования субгингивально благодаря универсальной яйцевидной форме головки; оптимальная длина хвостовика щеточки позволяет одинаково удобно работать во фронтальных и дистальных отделах
- экстрактор винтов – простой способ извлечения отломков винтов супраструктур за счет передачи вибрации через насадку ультразвукового скейлера на торец отломка, в результате чего он постепенно выкручивается
- долото узкое – ромбовидная форма лезвия позволяет эффективно проводить одно- и двухэтапное расщепление альвеолярного гребня; оптимальный размер лезвия позволяет работать при расщеплении во зонах включенных дефектов; контроль глубины погружения обеспечивается лазерными метками на уровне 4.0 – 6.0 – 8.0 мм
- долото широкое – ромбовидная форма лезвия позволяет эффективно проводить одно- и двухэтапное расщепление альвеолярного гребня; оптимальный размер лезвия позволяет работать при расщеплении гребня для установки нескольких имплантатов; контроль глубины погружения обеспечивается лазерными метками на уровне 4.0 – 6.0 – 8.0 мм
- сверло для забора аутокости – особая форма режущих кромок на апексе и боковых стенках сверел снижает риск перегрева и некроза костной ткани
- ограничители глубины – цветовая маркировка упрощает подбор требуемого размера;
- ручка для лезвий скальпеля – фиксация двух лезвий одновременно позволяет использовать инструмент для мягко-тканной пластики; оптимальные расстояния между лезвиями составляют 1.5 и 2.5 мм; совместимые размеры съемных лезвий с 10 по 15C
- футляр для инструментов – возможность самостоятельно доукомплектовывать набор расходными материалами в виде пинов и спейсеров для направленной костной регенерации
Рекомендации по работе:
сверло для забора аутокости:
• с ирригацией более 300 об/мин (500-1000 об/мин)
• без ирригации на низкой скорости (50 об/мин)
щеточка Flame Bur -
150000-200000 об/мин, ирригация
фреза дисковая -
300-800 об/мин, ирригация, не допускайте изгибов полотна
Состав набора
- рукоятка для сменных насадок, арт. HD-01 (1 шт)
- держатель пина, арт. BTC-01 (1 шт)
- полый остеотом, арт. CL-01 (2 шт)
- выпуклый остеотом, арт. CL-02 (1 шт)
- фреза дисковая, арт. 6100-UB (1 шт)
- щеточка Flame Bur, арт. FB-01 (1 шт)
- экстрактор винтов, арт. SCR-01 (1 шт)
- узкое долото, арт. SPLT-01 (1 шт)
- широкое долото, арт. SPLT-02 (1 шт)
- сверло для забора аутокости, арт. OSD-36 (1 шт)
- ограничитель глубины, арт. UB-ST06 (1 шт)
- ограничитель глубины, арт. UB-ST07 (1 шт)
- ограничитель глубины, арт. UB-ST08 (1 шт)
- ограничитель глубины, арт. UB-ST09 (1 шт)
- ручка для двух лезвий скальпеля, арт. 4606 (1 шт)
- футляр для инструментов, арт. 7300U-CASE (1 шт)
Рекомендации по работе:
сверло для забора аутокости:
• с ирригацией более 300 об/мин (500-1000 об/мин)
• без ирригации на низкой скорости (50 об/мин)
щеточка Flame Bur -
150000-200000 об/мин, ирригация
фреза дисковая -
300-800 об/мин, ирригация, не допускайте изгибов полотна

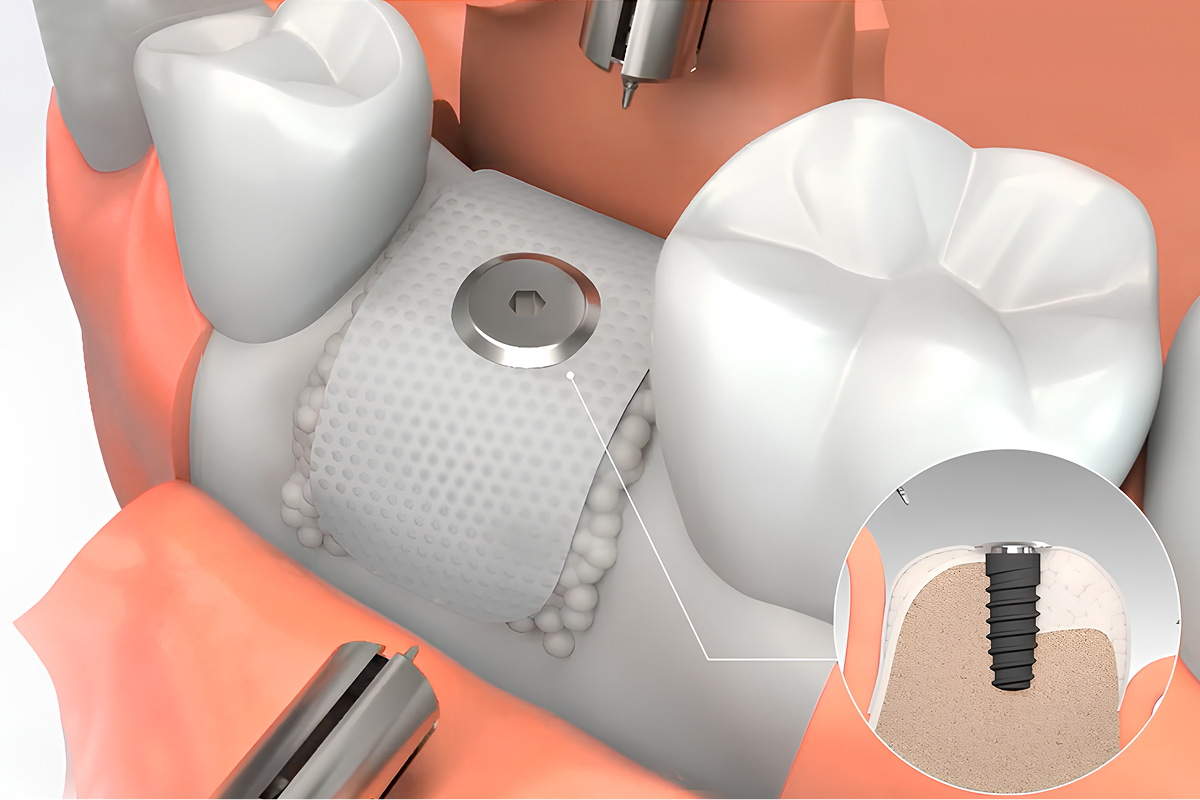

Демонстрация применения рукоятки для сменных насадок и держателя пина при фиксации мембраны
Закрепите держатель пина в рукоятке для сменных насадок.
Зафиксируйте пин в цанге держателя.

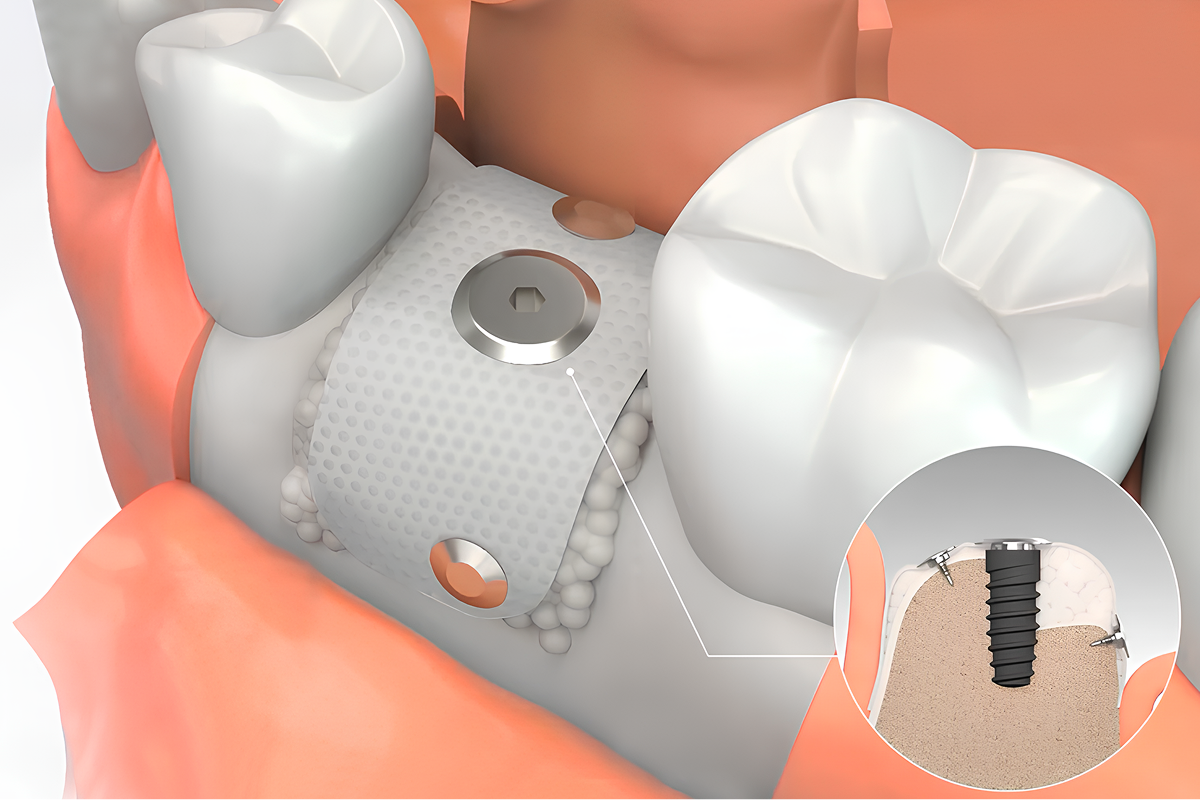

Вбейте пин так, чтобы мембрана была плотно прижата. Это позволит избежать миграции костнозамещающего материала или графта под мембраной.
Установите необходимое количество пинов для фиксации мембраны исходя из клинического случая.
Демонстрация основных этапов применения остеотомов для закрытого синус лифтинга

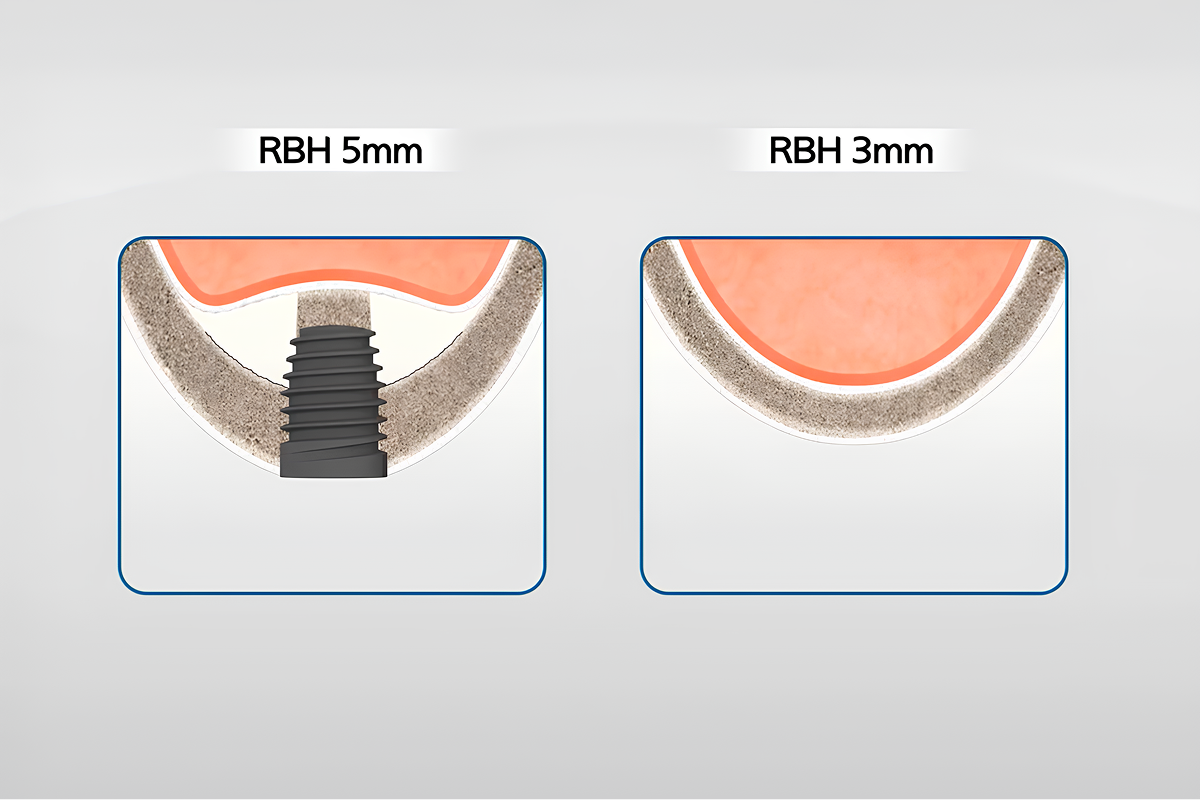

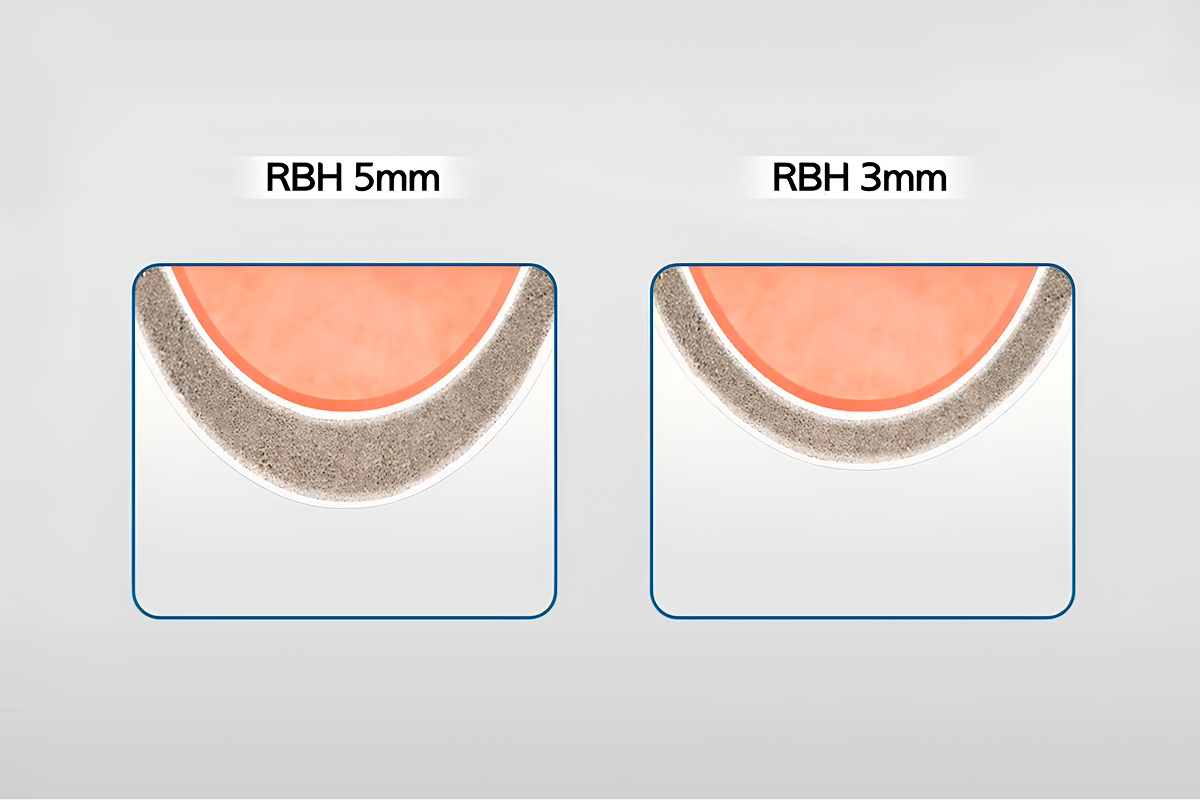

Установка имплантата в альвеолярный гребень с толщиной нижней стенки гайморовой пазухи 5 мм.

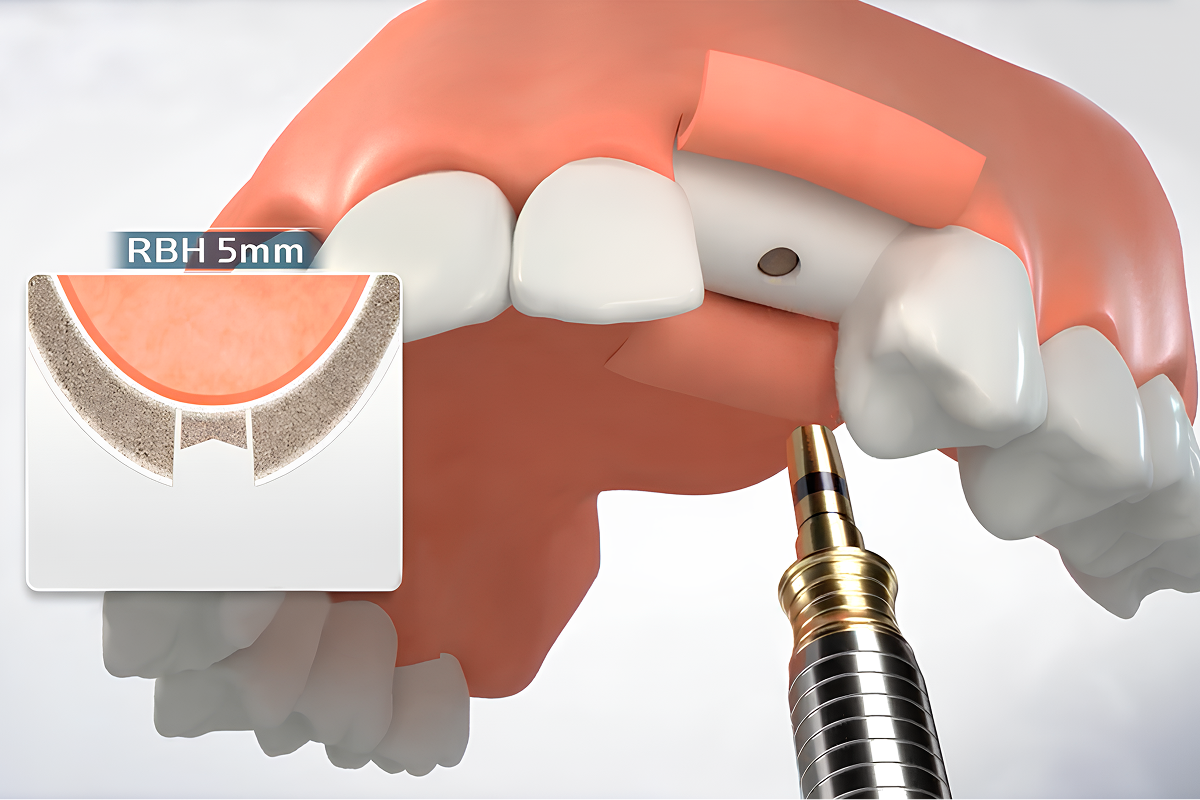

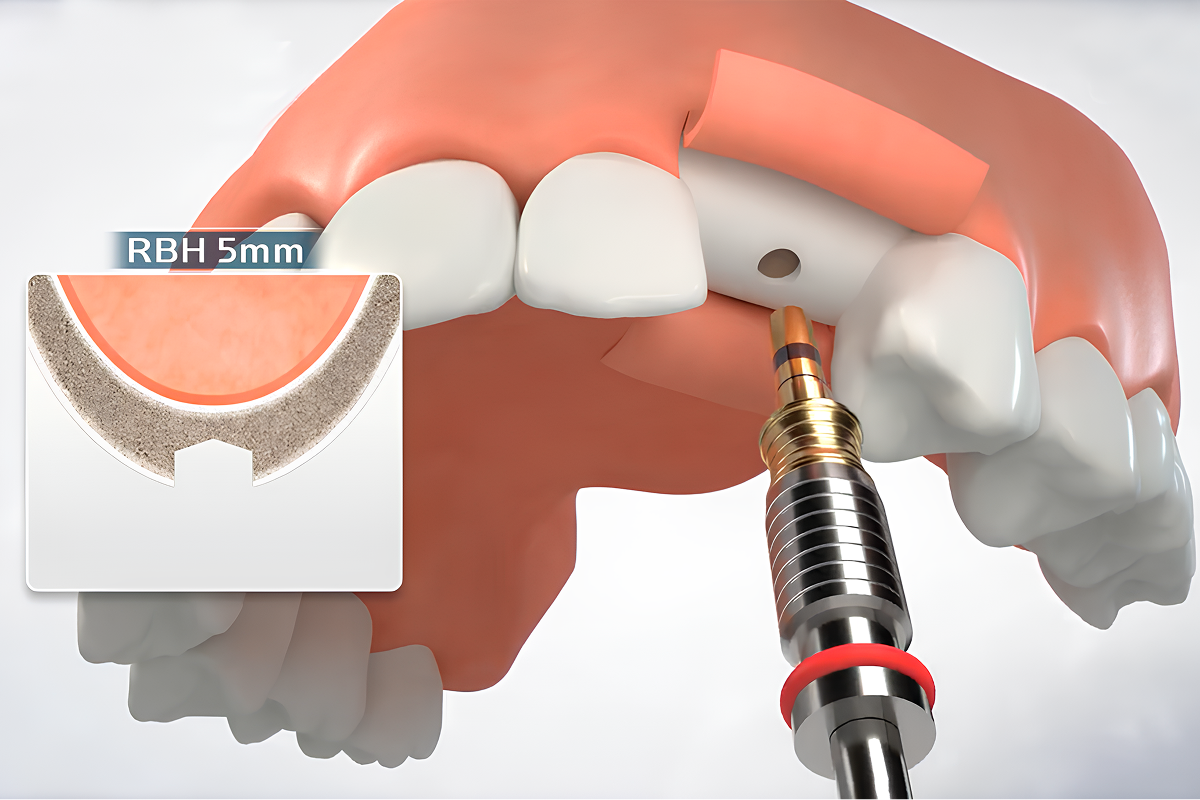

Сформируйте сверлом для забора аутокости с установленным на нем подходящим клиническому случаю ограничителем глубины небольшое углубление в верхушке гребня.

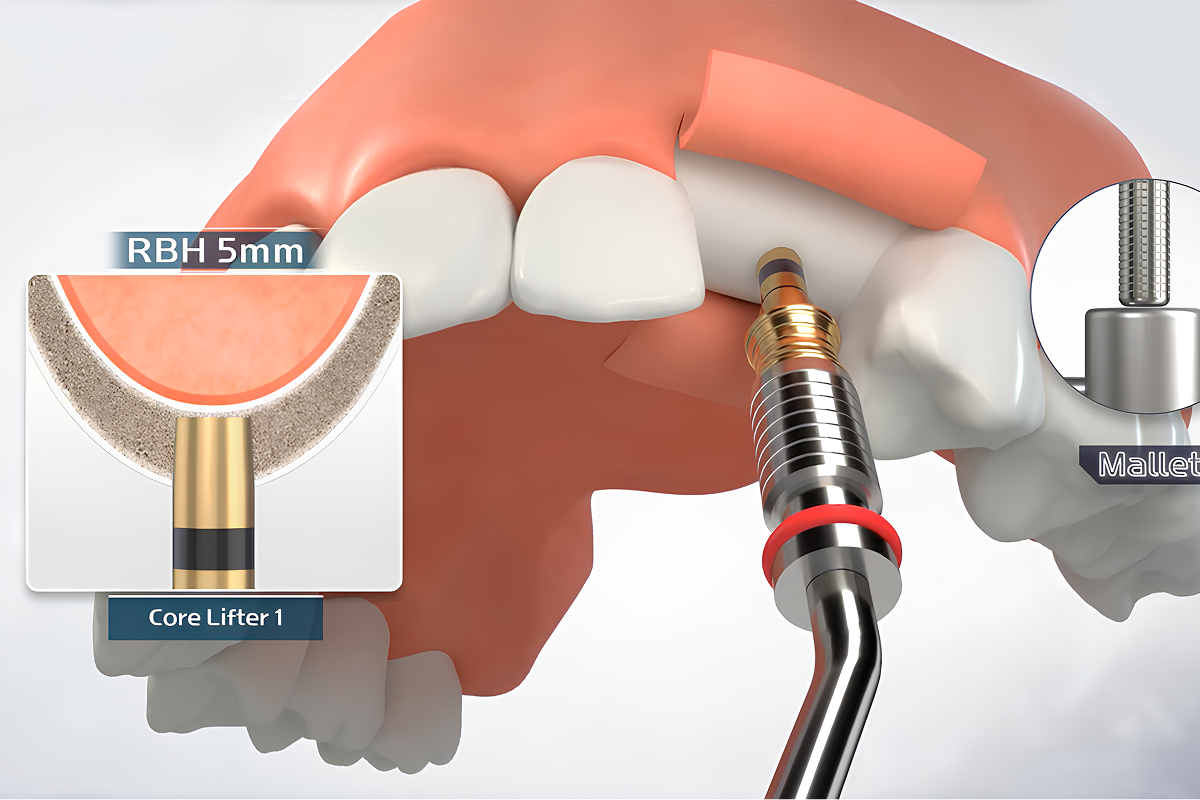

Установите полый остеотом в рукоятку для сменных насадок.
Аккуратно введите остеотом на толщину стенки пазухи не повредив мембрану Шнайдера.
Вырезанный цилиндрический костный участок, прикрепленный к мембране, будет использован в качестве аутокостного материала для заполнения пазухи.

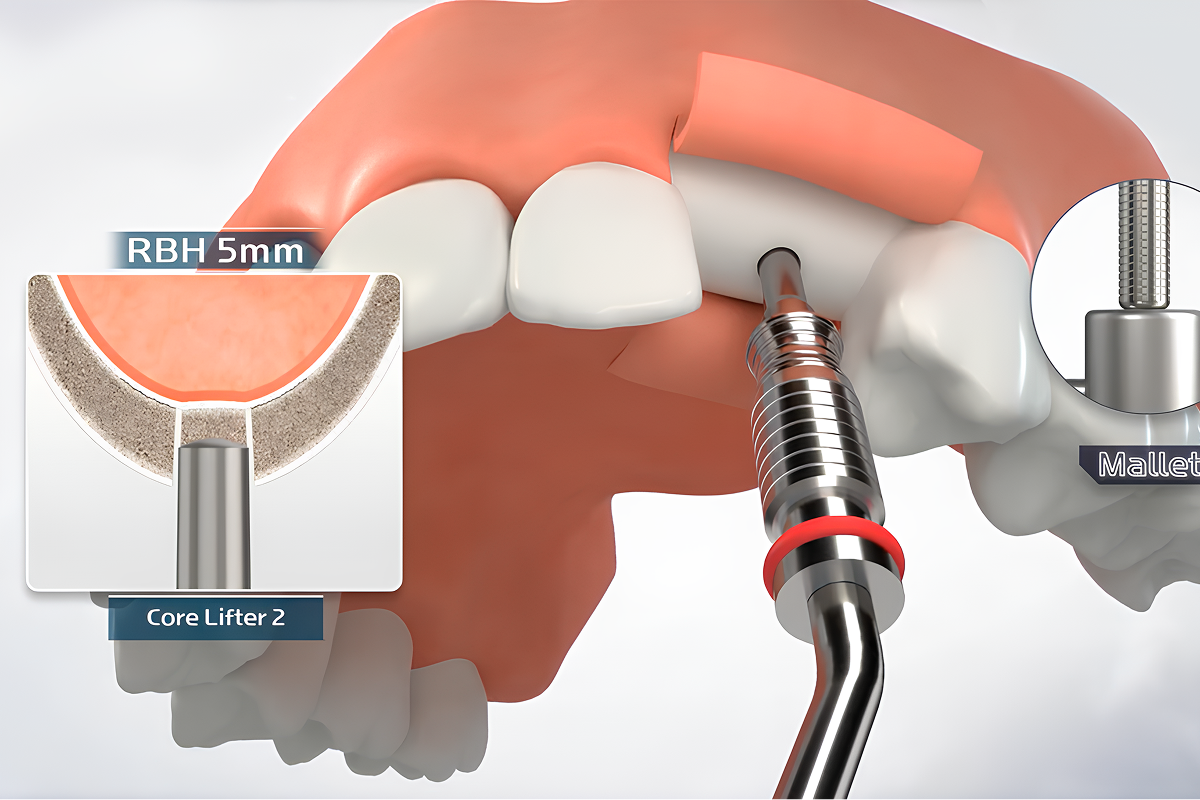

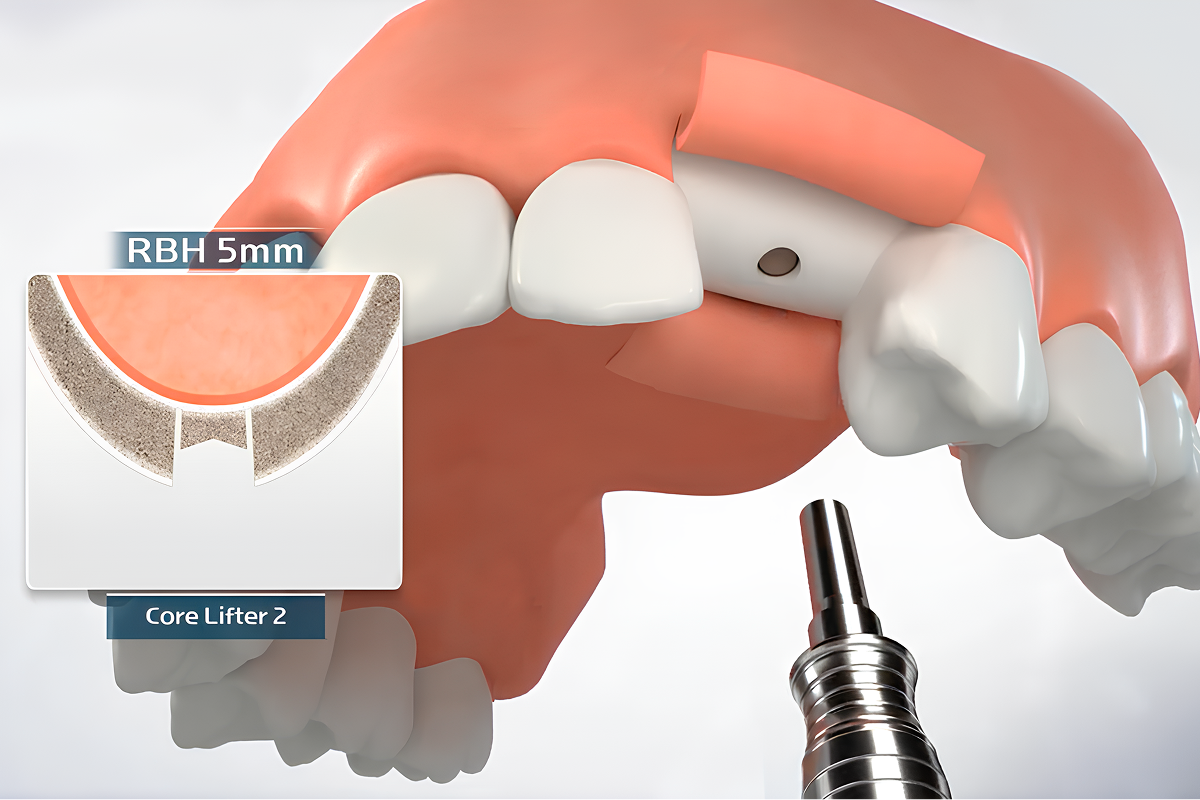

Установите выпуклый остеотом в рукоятку для сменных насадок.
Аккуратно введите выпуклый остеотом для окончательного отделения цилиндрического костного фрагмента.
Отделенный цилиндрический костный участок, прикрепленный к мембране, будет использован в качестве аутокостного материала для заполнения пазухи.

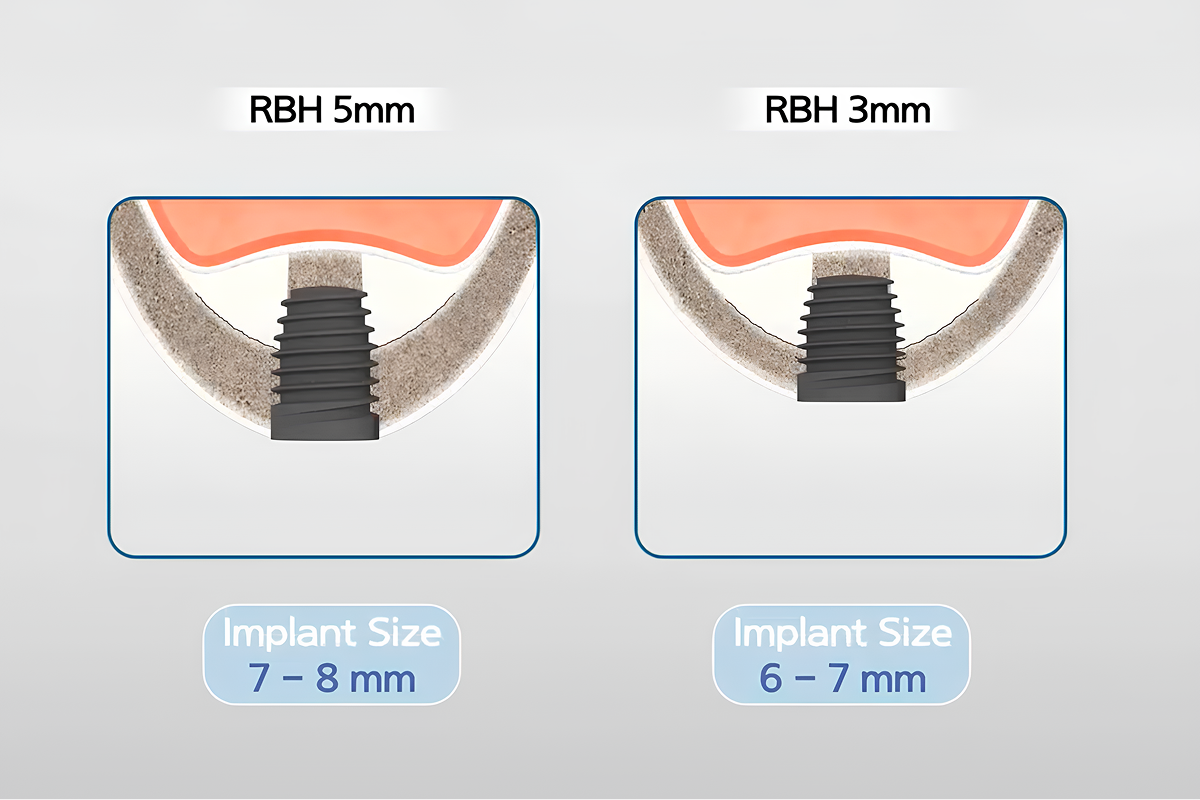

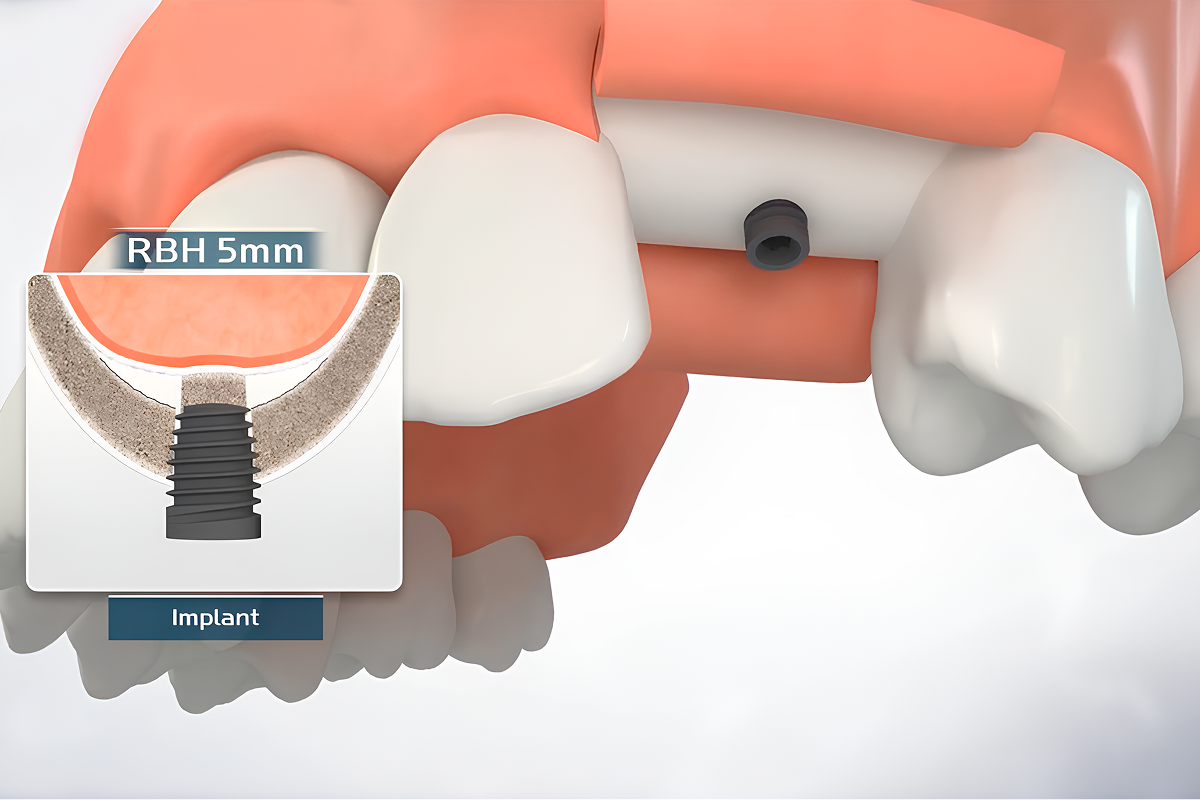

При установке имплантата, отделенный костный участок будет смещен вместе с мембраной вглубь пазухи.
Результат: ЗСЛ с использованием костного фрагмента, полученного в процессе формирования остеотомического отверстия под имплантат.
Установка имплантата в альвеолярный гребень с толщиной нижней стенки гайморовой пазухи 3 мм.
Сформируйте пилотным сверлом из наборов Karl Fritz, c установленным на нем подходящим клиническому случаю ограничителем глубины, небольшое углубление в верхушке гребня.

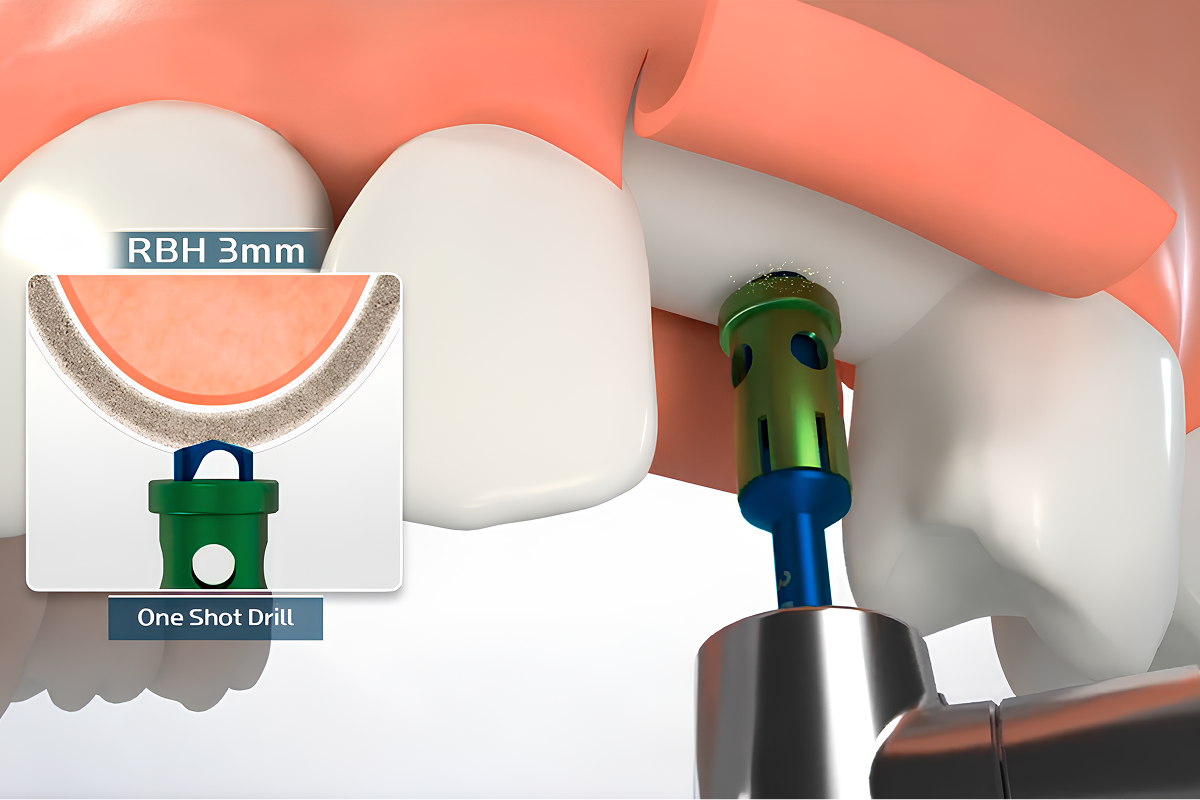

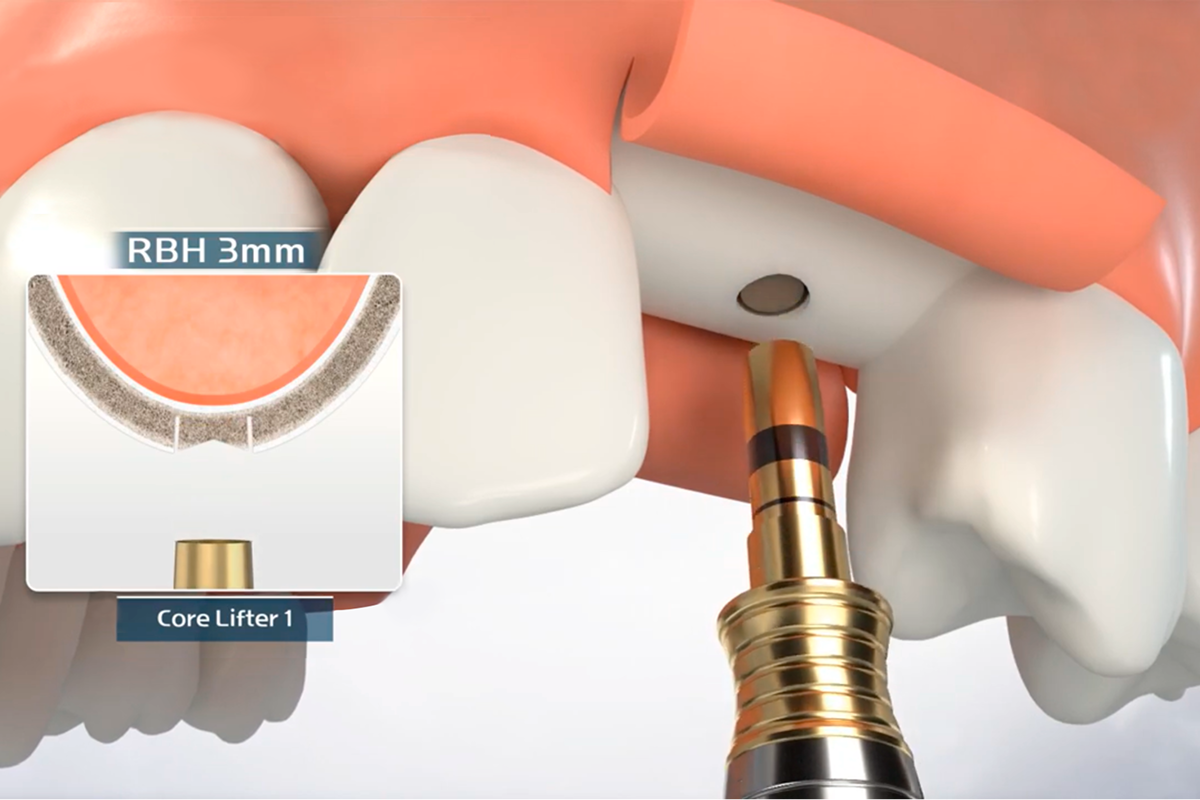

Расширьте сверлом для забора аутокости с установленным на нем подходящим клиническому случаю ограничителем глубины углубление в верхушке гребня.

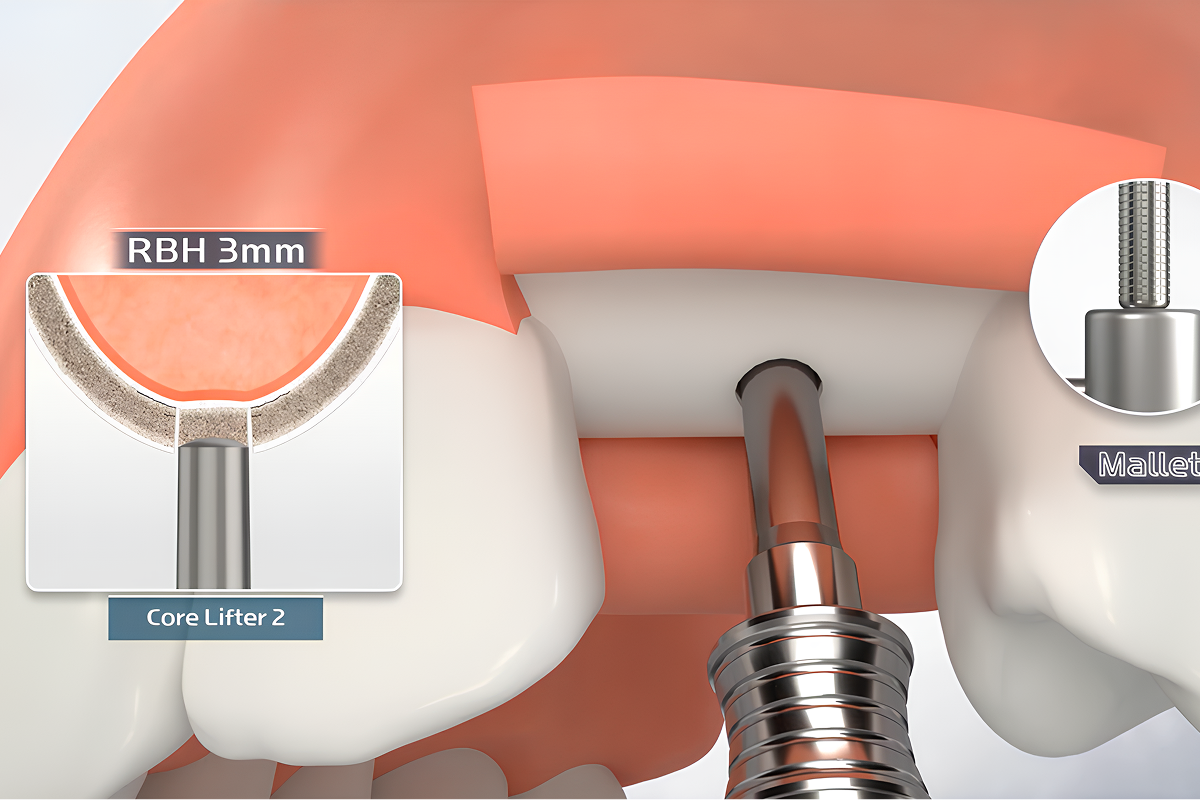

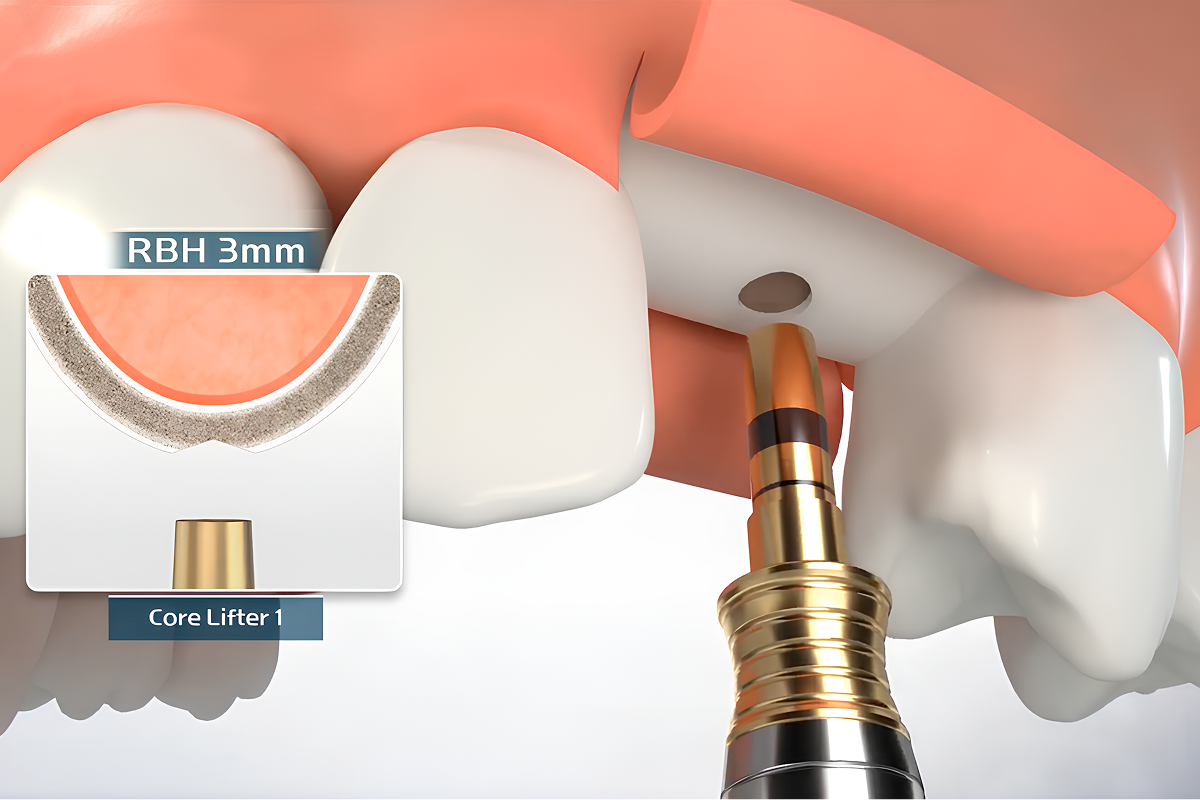

Установите полый остеотом в рукоятку для сменных насадок.

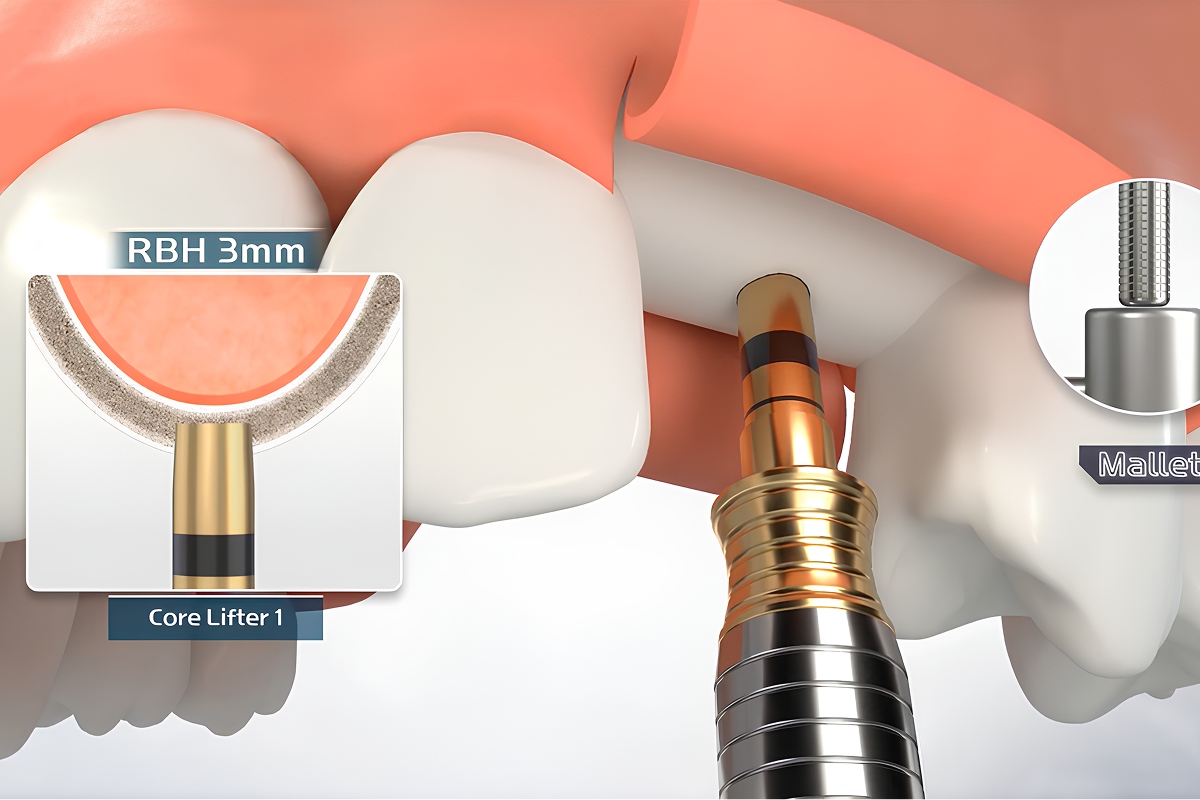

Аккуратно введите остеотом, учитывая малую толщину стенки. Оставьте небольшой участок кости, чтобы не повредить мембрану Шнайдера.
Подготовленный цилиндрический костный участок, прикрепленный к мембране, будет использован в качестве аутокостного материала для заполнения пазухи.

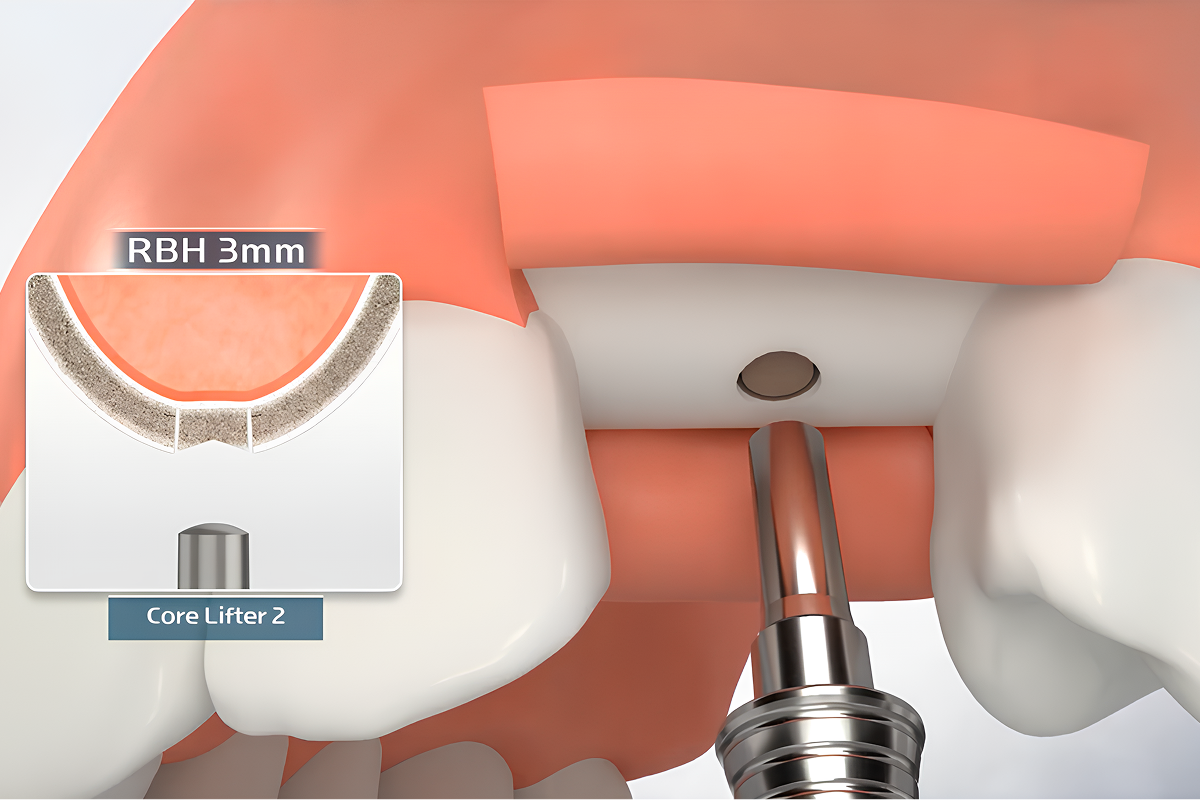

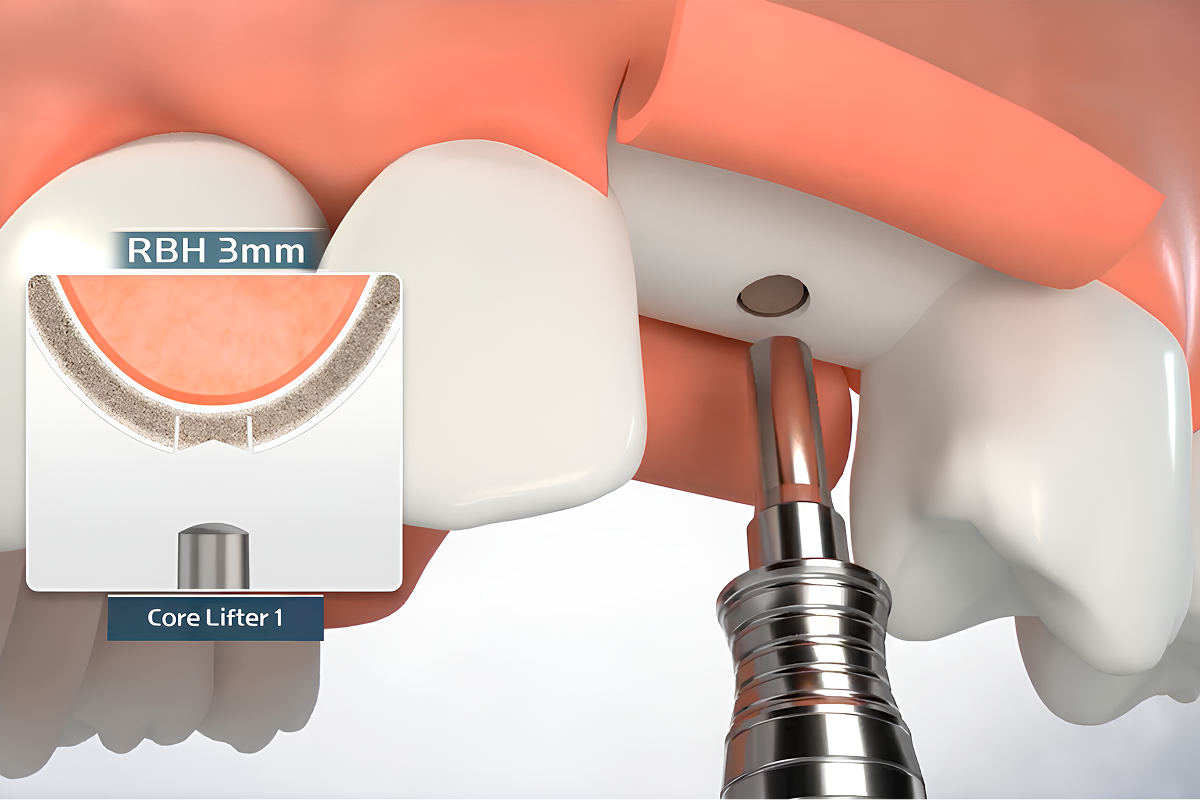

Аккуратно введите выпуклый остеотом для окончательного отделения цилиндрического костного фрагмента.
Отделенный цилиндрический костный участок, прикрепленный к мембране, будет использован в качестве аутокостного материала для заполнения пазухи.
При установке имплантата, отделенный костный участок будет смещен вместе с мембраной вглубь пазухи.

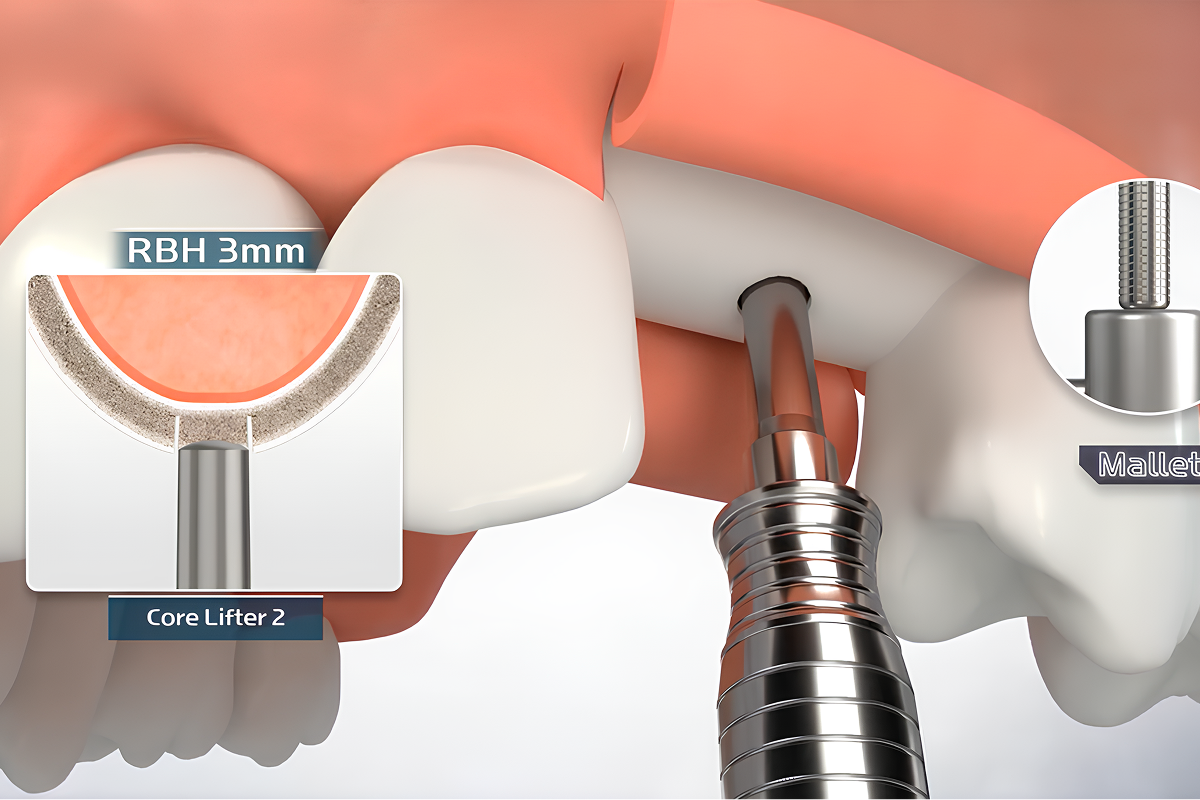

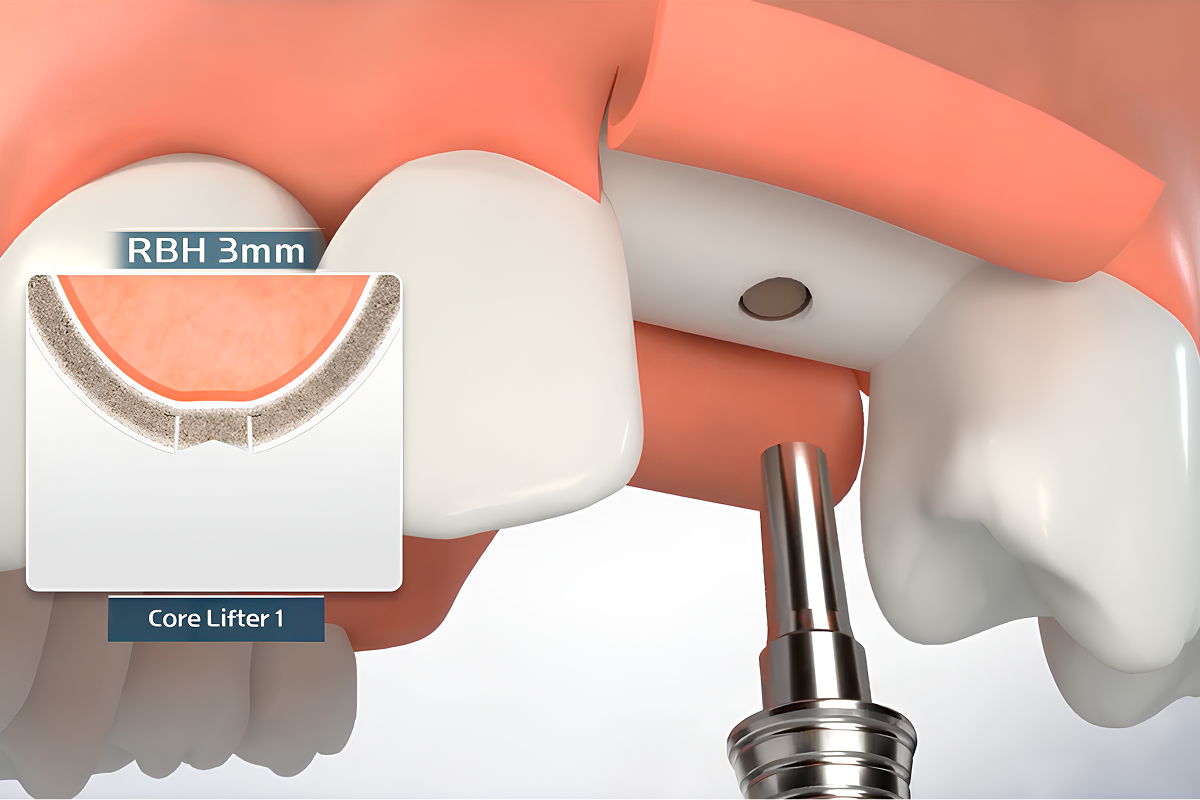

Установите полый остеотом в рукоятку для сменных насадок.
Аккуратно введите остеотом, учитывая малую толщину стенки. Разрежьте оставшийся небольшой участок кости, чтобы не повредить мембрану Шнайдера.
Отделенный цилиндрический костный участок, прикрепленный к мембране, будет использован в качестве аутокостного материала для заполнения пазухи.
Аккуратно введите выпуклый остеотом для окончательного отделения цилиндрического костного фрагмента.
Отделенный цилиндрический костный участок, прикрепленный к мембране, будет использован в качестве аутокостного материала для заполнения пазухи.

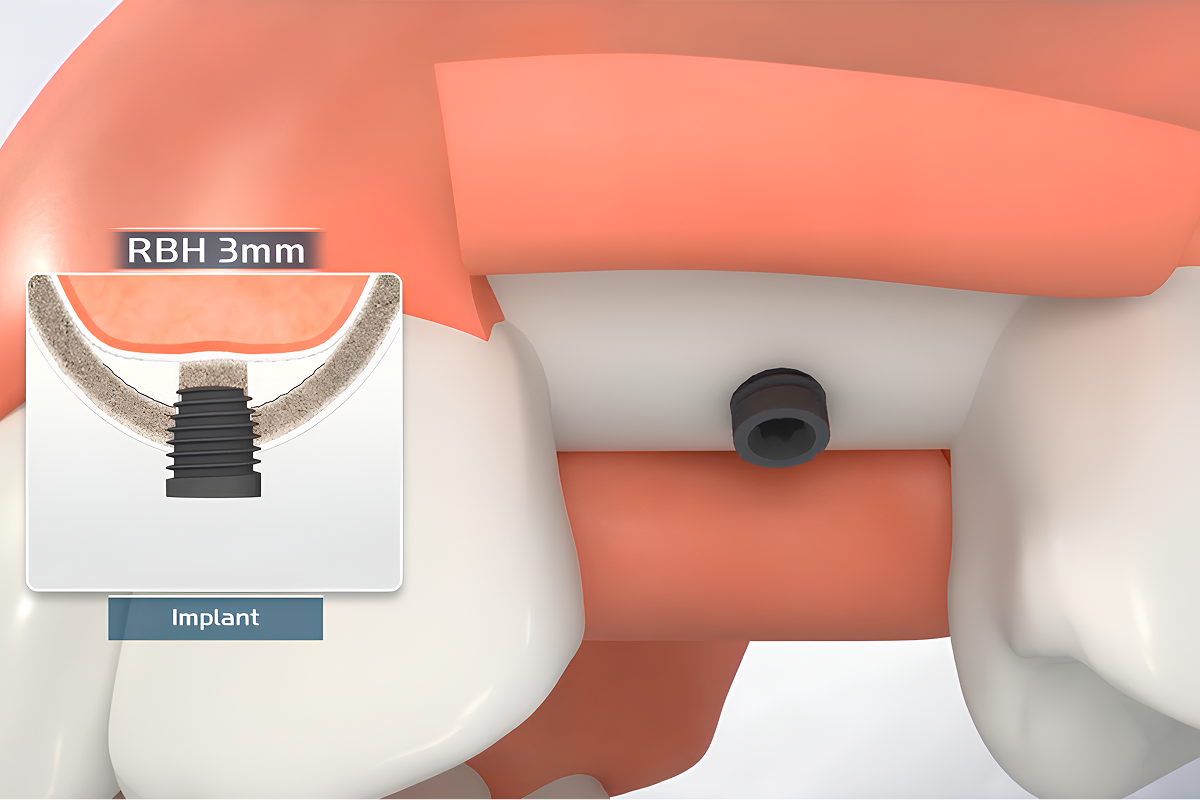

При установке имплантата, отделенный костный участок будет смещен вместе с мембраной вглубь пазухи.
Результат: ЗСЛ с использованием костного фрагмента, полученного в процессе формирования остеотомического отверстия под имплантат.
Демонстрация основных этапов применения инструментов для расщепления альвеолярного гребня

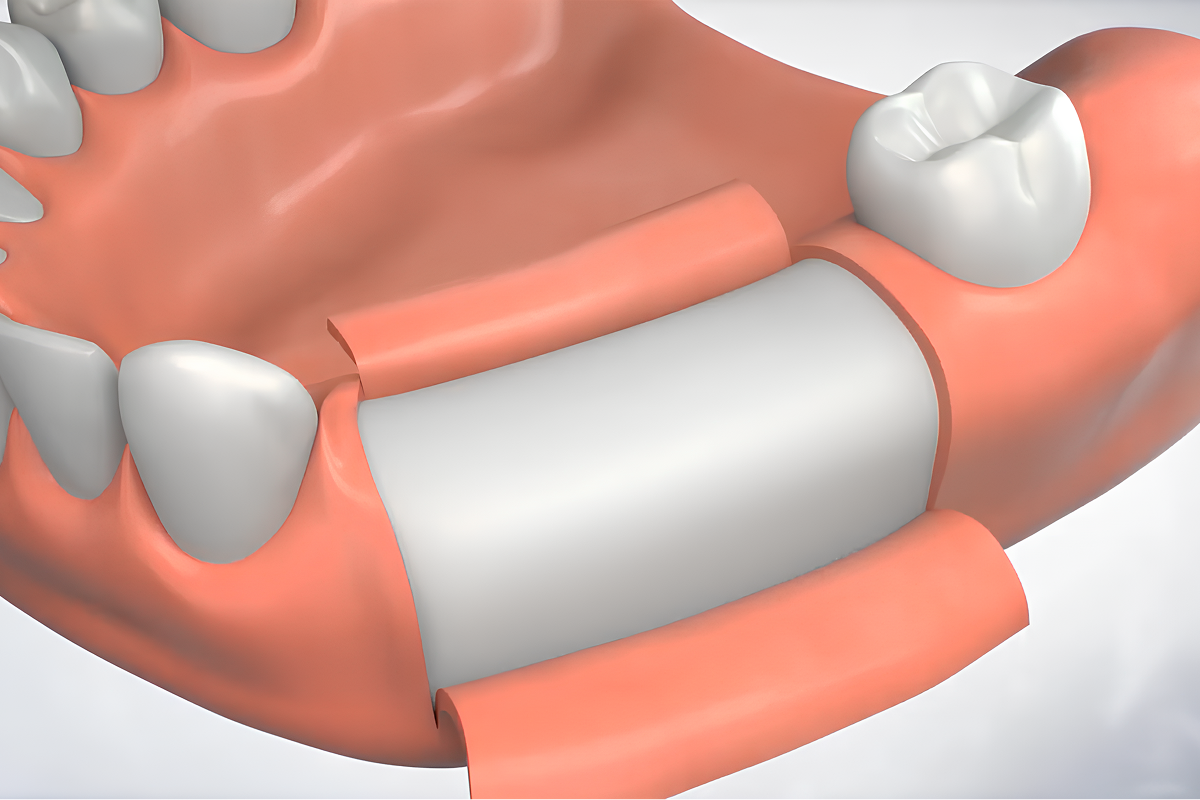

Проведите отслаивание слизисто-надкостничного лоскута

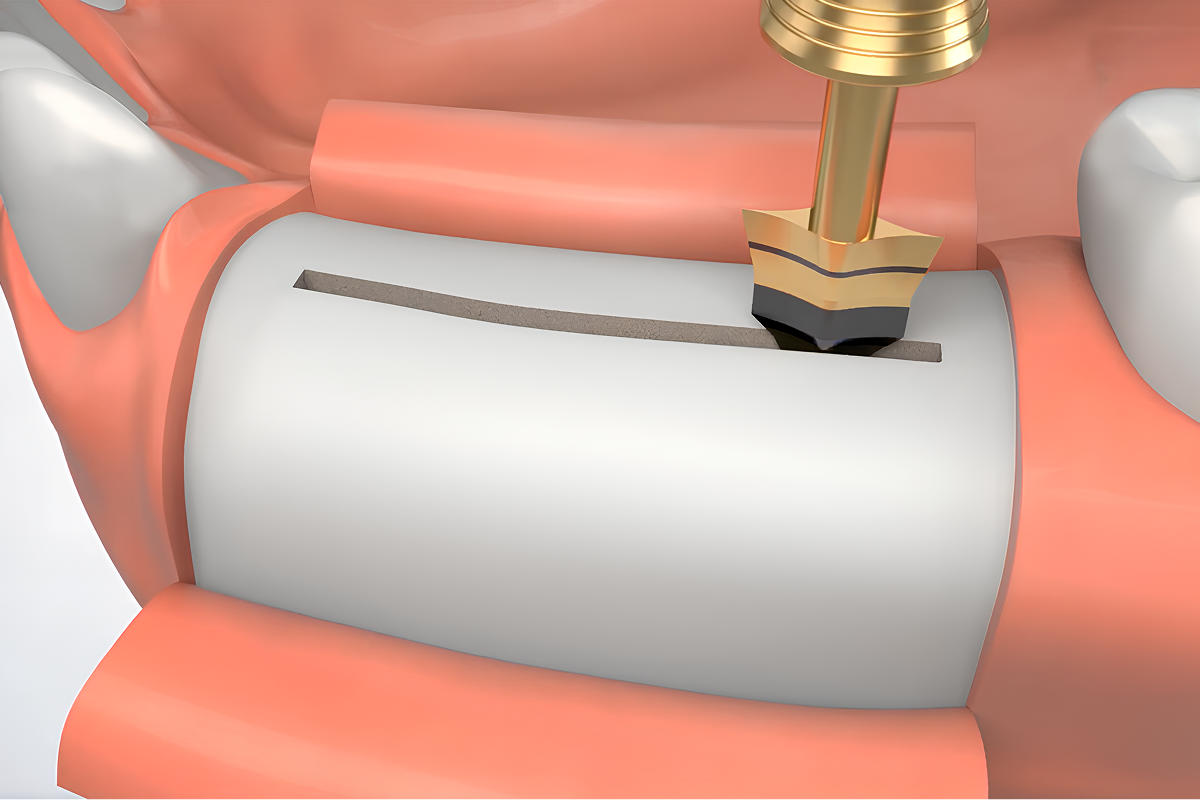

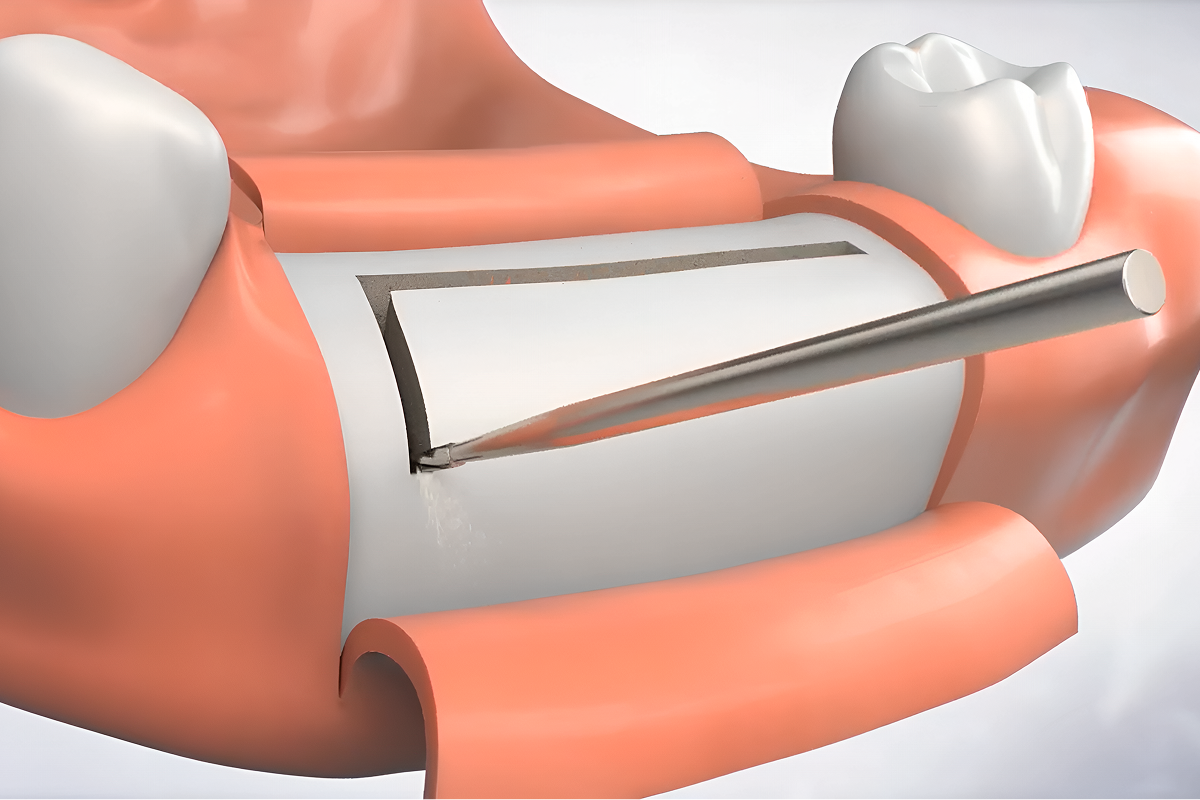

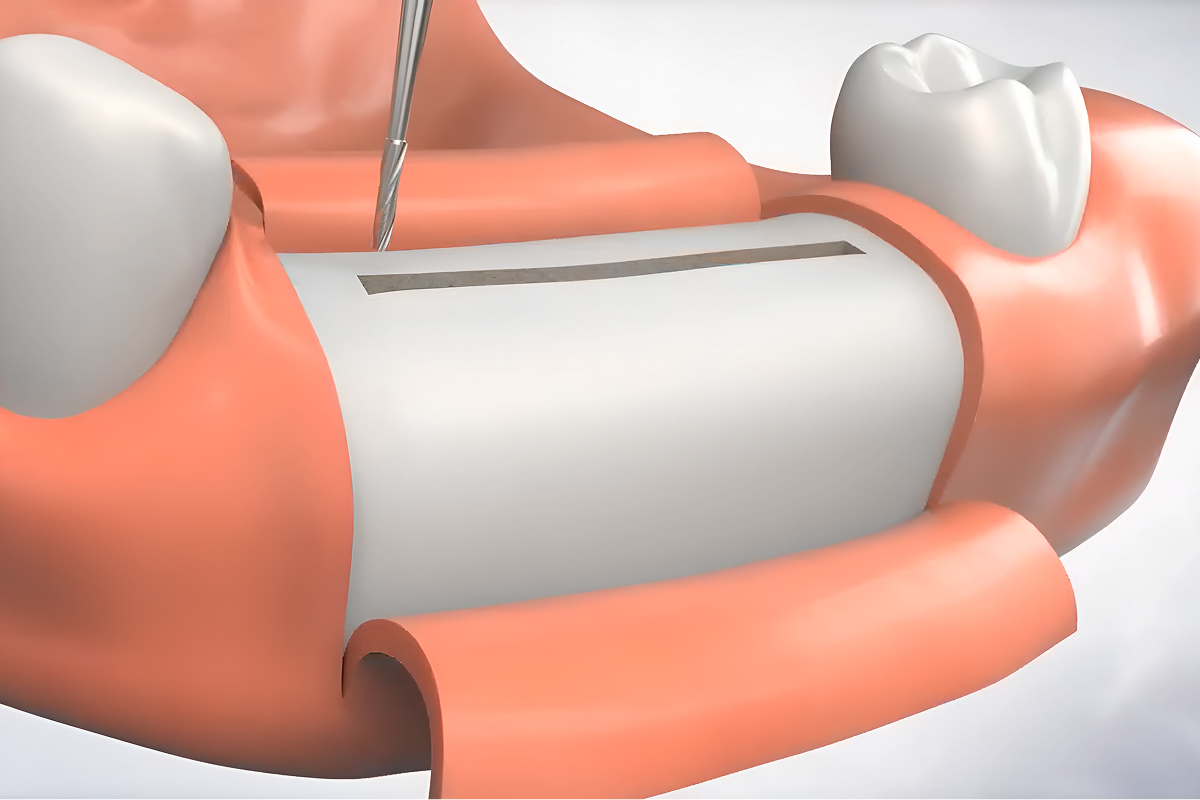

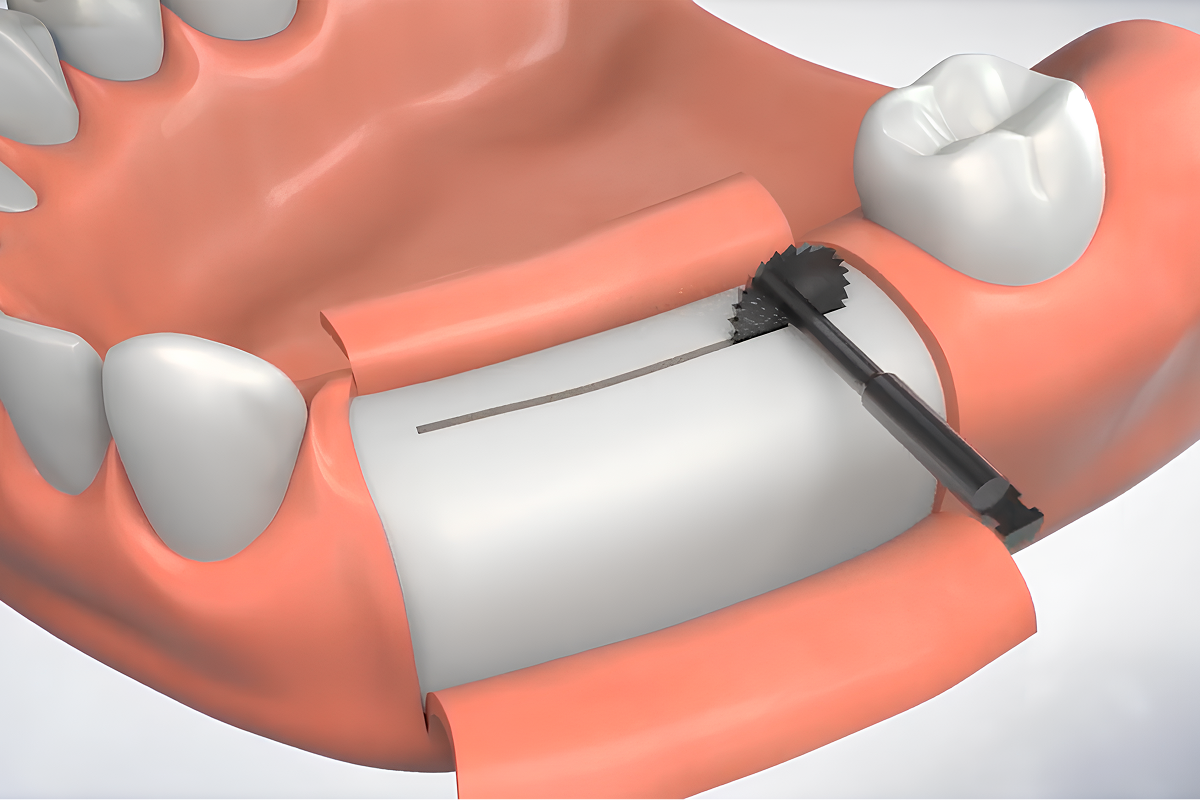

Сформируйте дисковой фрезой послабляющий надрез вдоль верхушки гребня.
Установите узкое долото в рукоятку для сменных насадок.

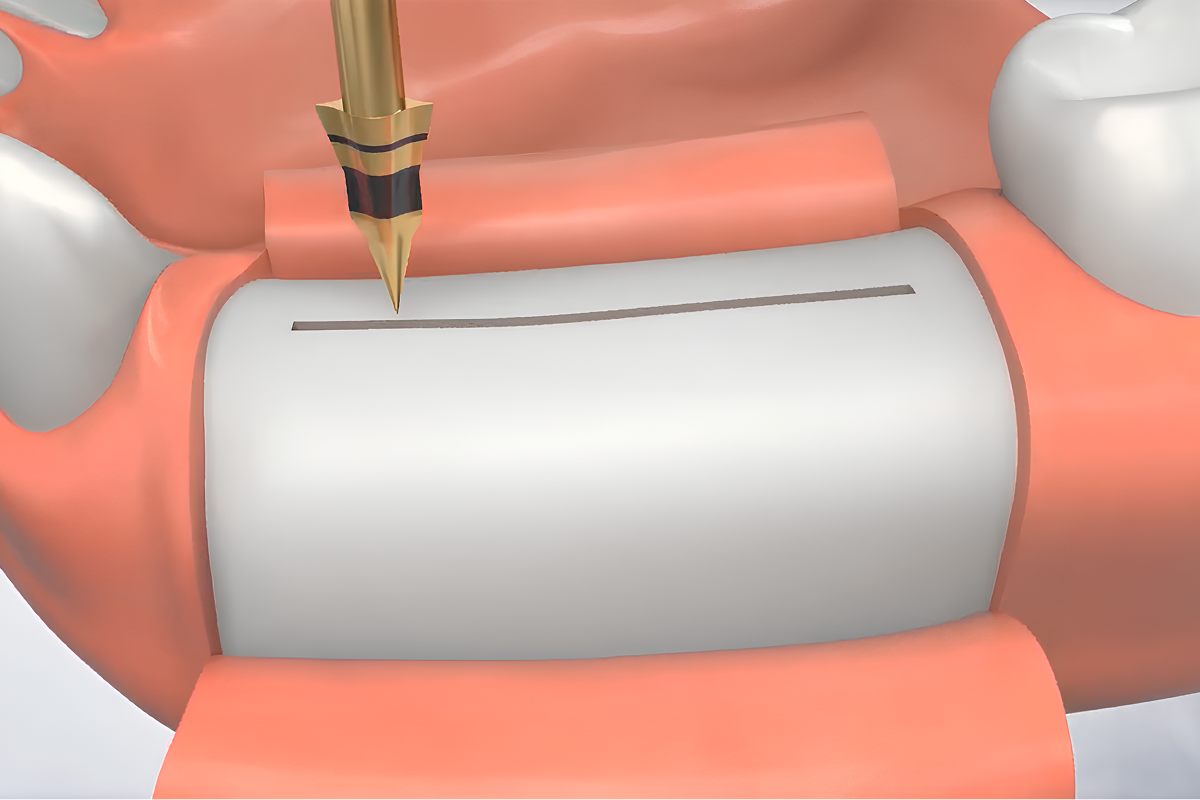

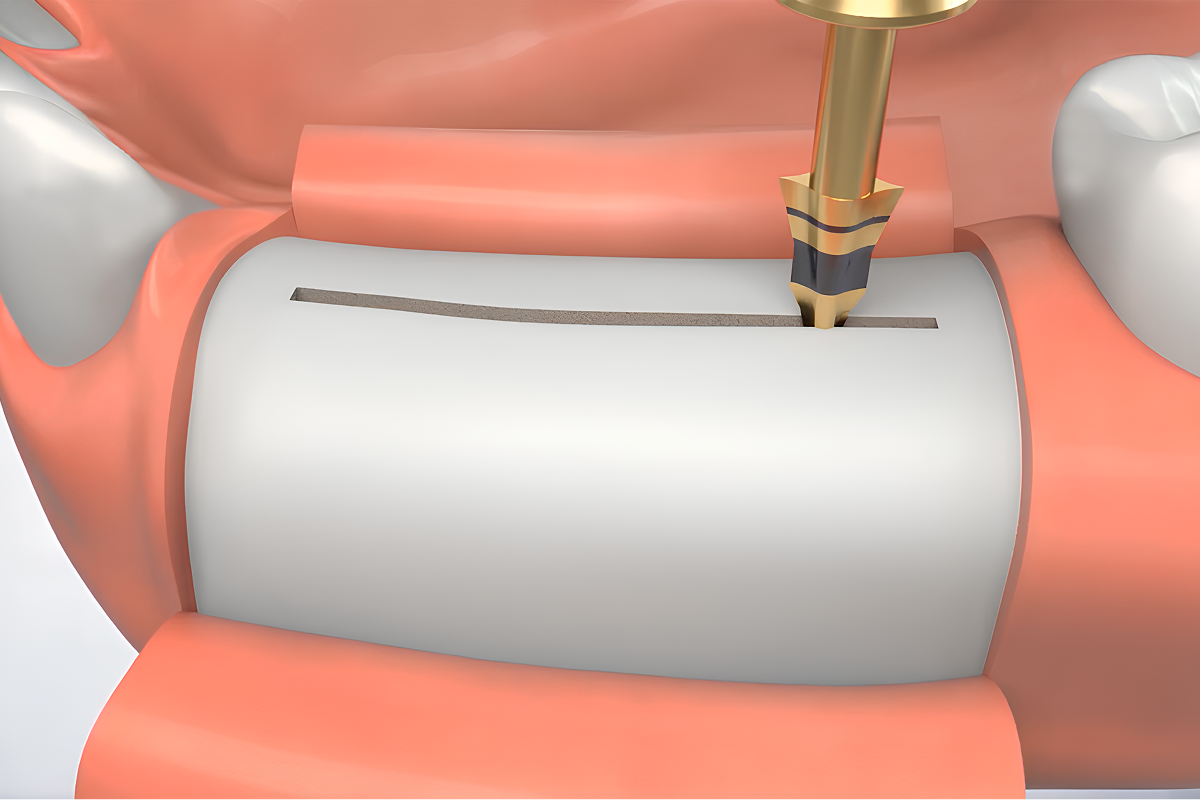

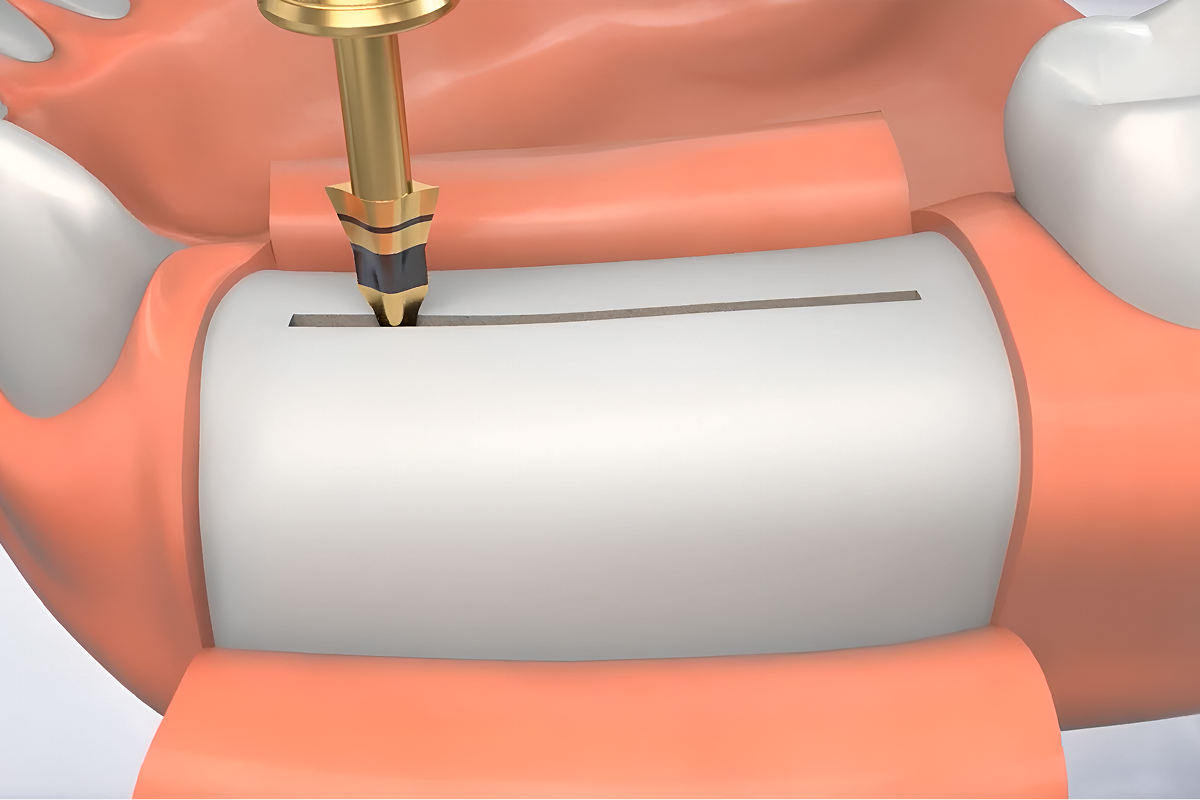

Проведите узким долотом расширение надреза по всей длине.
Проведите узким долотом расширение надреза по всей длине.
Установите широкое долото в рукоятку для сменных насадок.

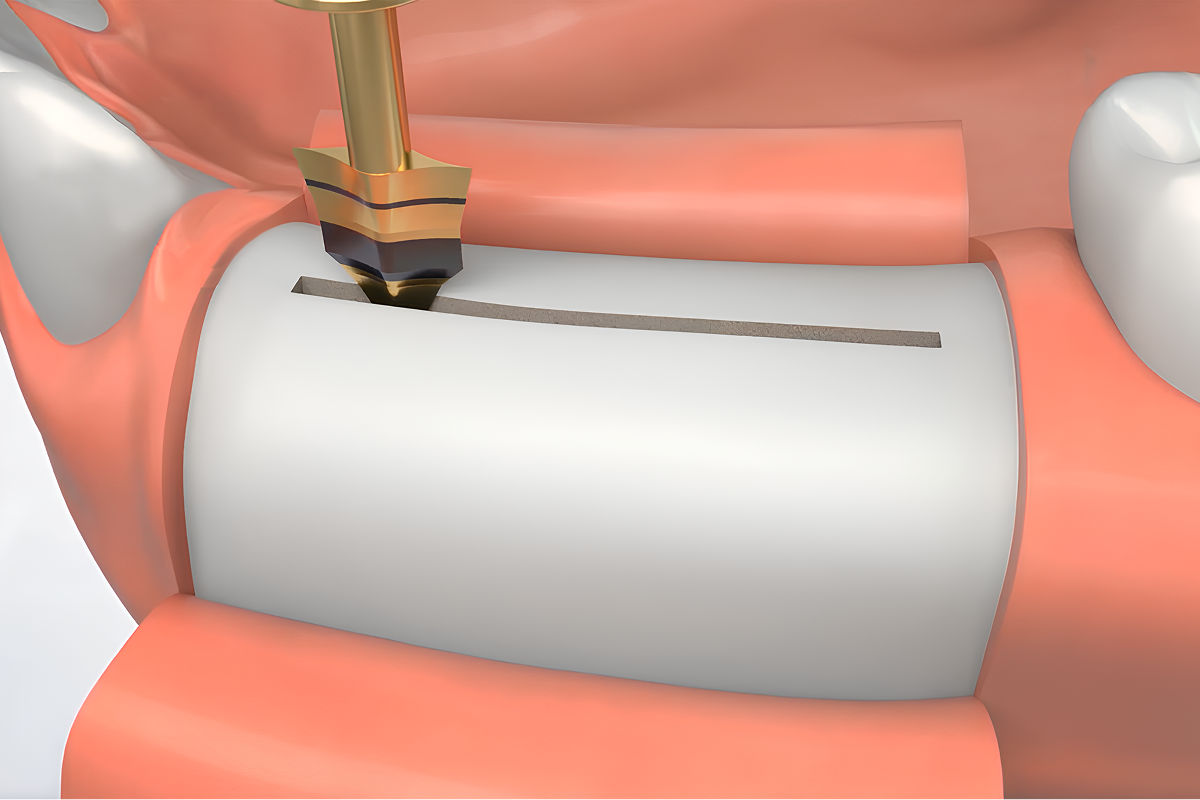

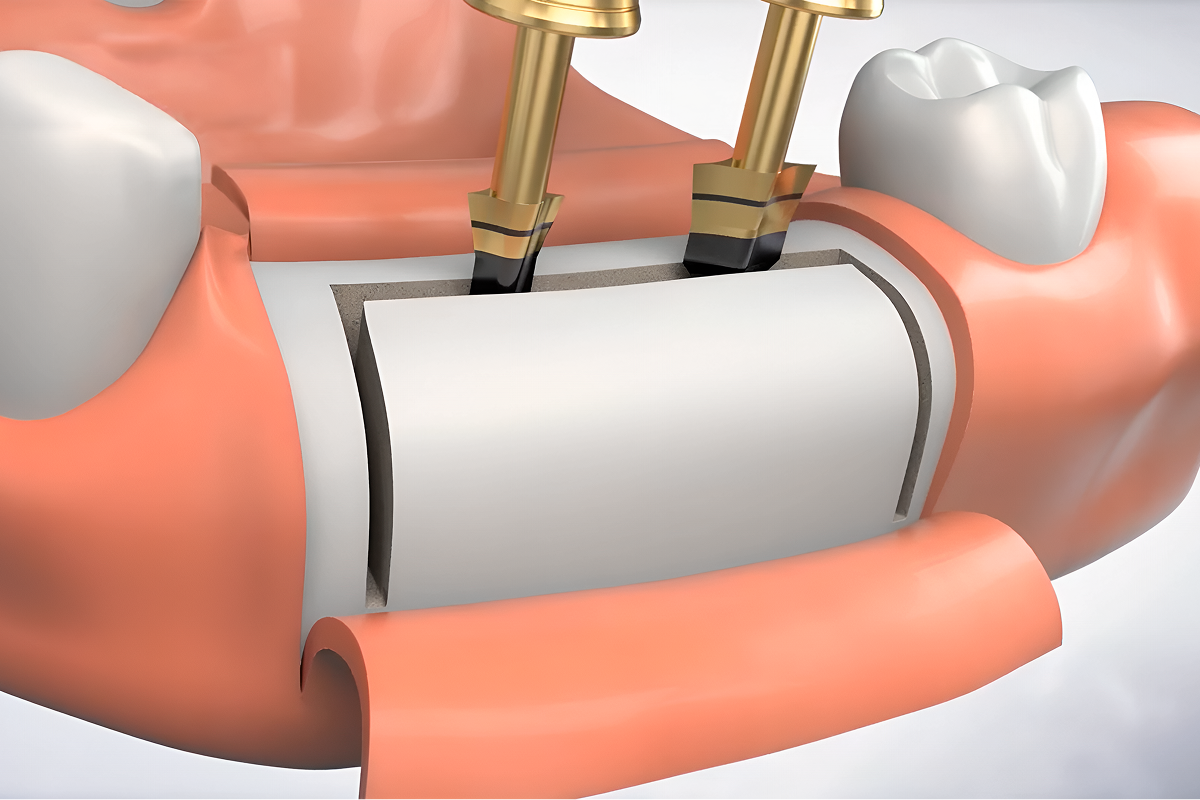

Проведите широким долотом расширение надреза по всей длине.
Проведите широким долотом расширение надреза по всей длине.
Выберите хирургический бор для разрезания костной ткани, подходящий для клинического случая. Бор в комплект набора не входит.
Проведите бором надрезы от края расщепа, расположенного на верхушке гребня, к основанию гребня на длину, соответствующую клиническому случаю.
Проведите бором надрезы от края расщепа, расположенного на верхушке гребня, к основанию гребня на длину, соответствующую клиническому случаю.
Сместите кортикальную пластину при помощи узкого и широкого долота.

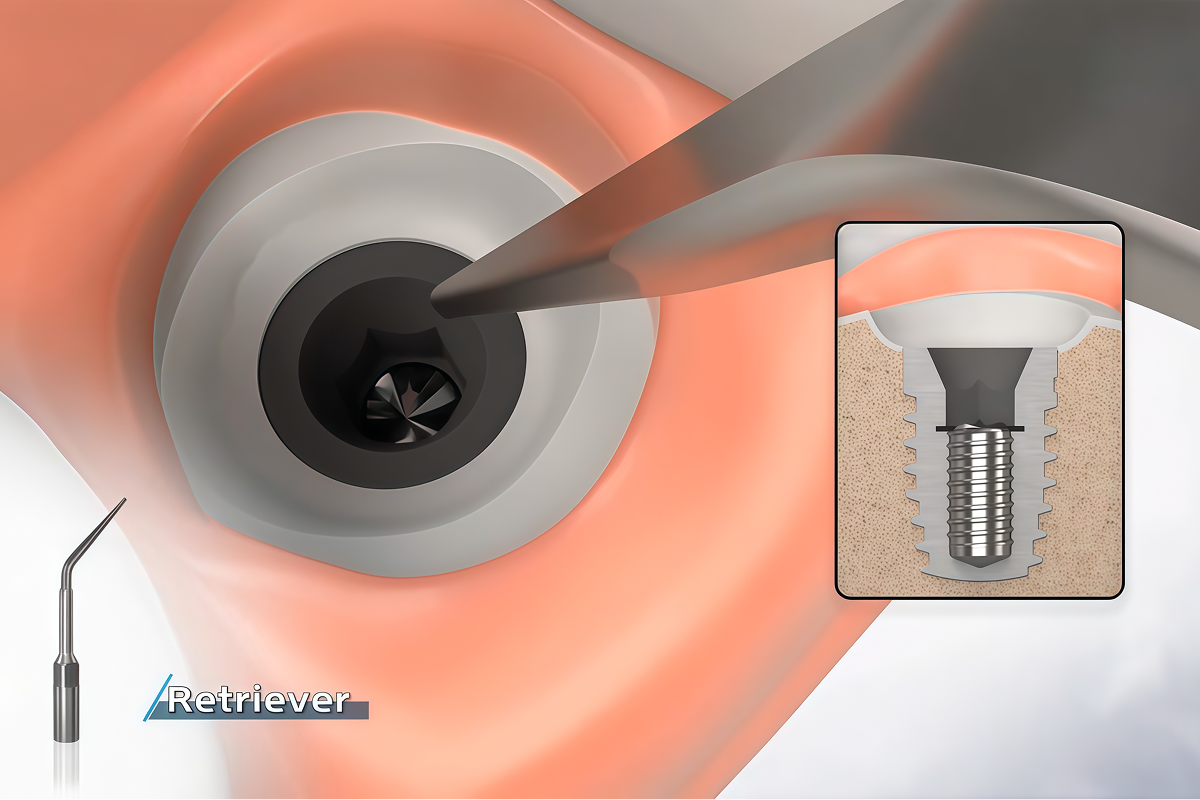

Демонстрация основных этапов применения инструмента для извлечения отломка фиксирующего винта супраструктуры из имплантата

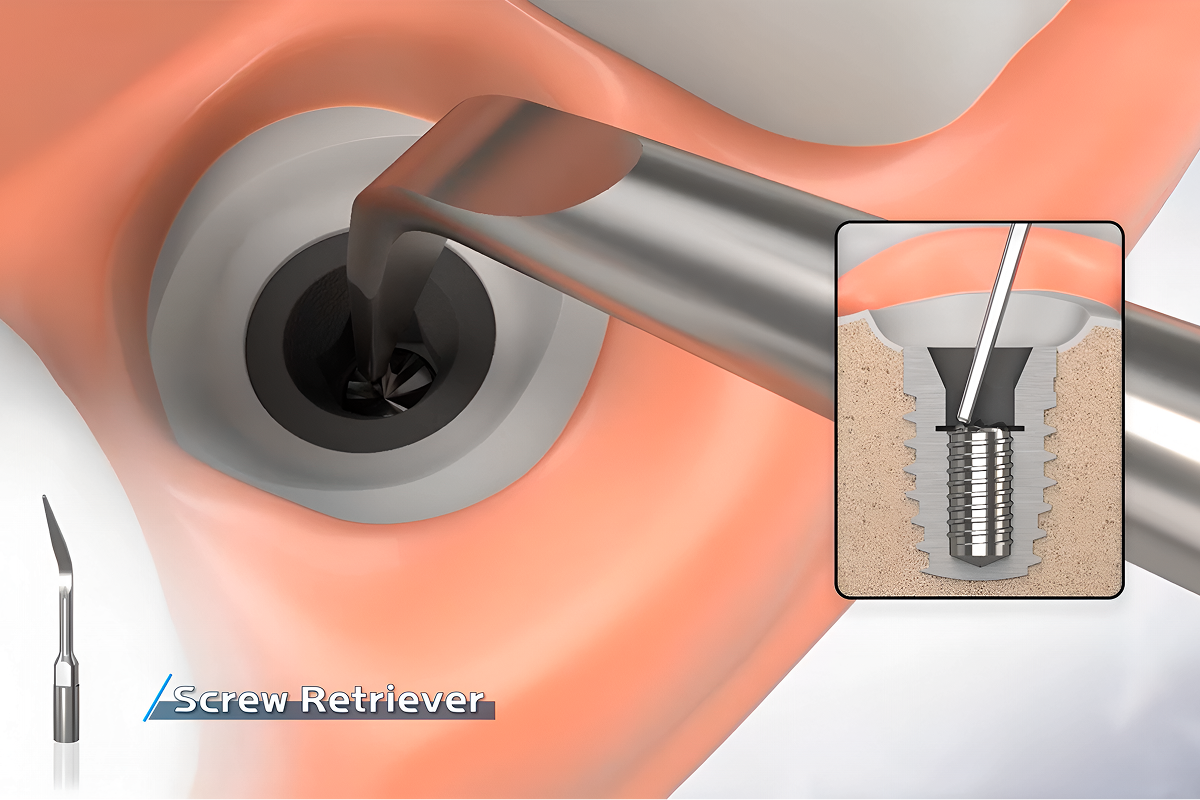

Установите экстрактор винтов в наконечник ультразвукового хирургического аппарата.

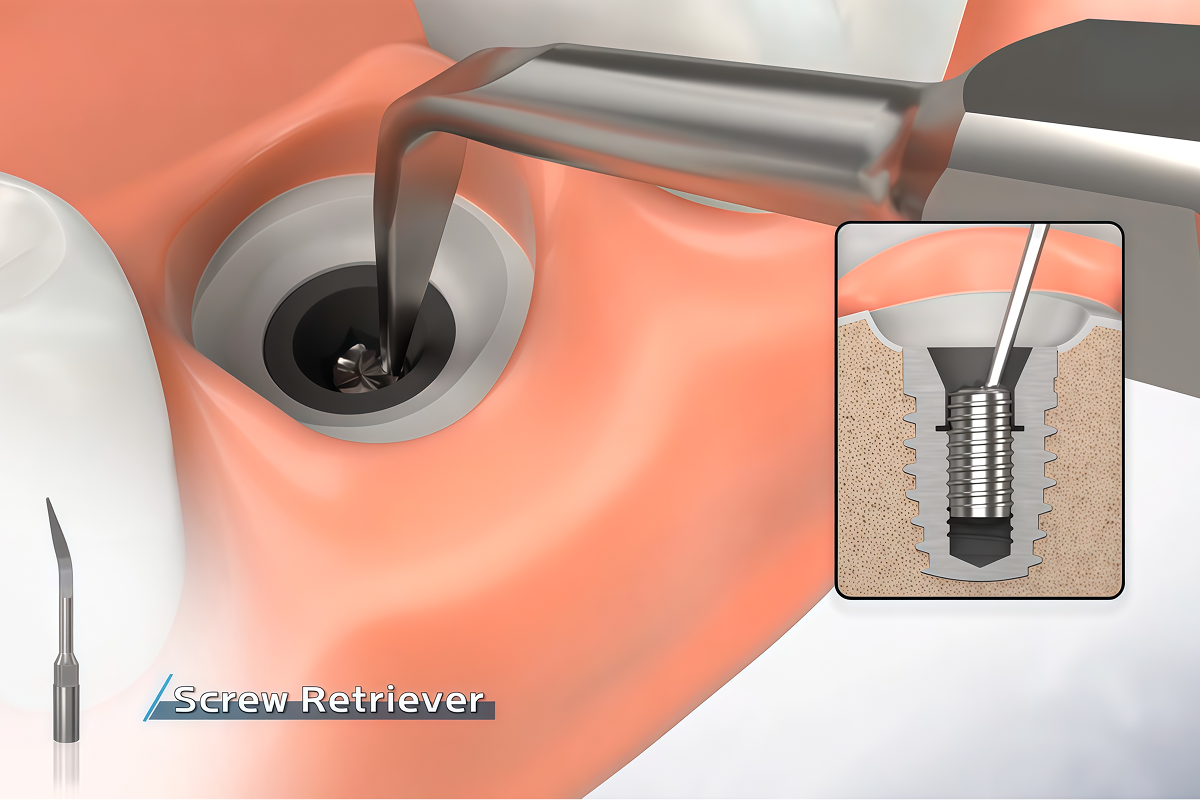

Зафиксируйте рабочую часть на крае торца отломка винта.
Выкрутите отломок винта, прокручивая его в направлении против часовой стрелки, прижатым к краю торца экстрактором.

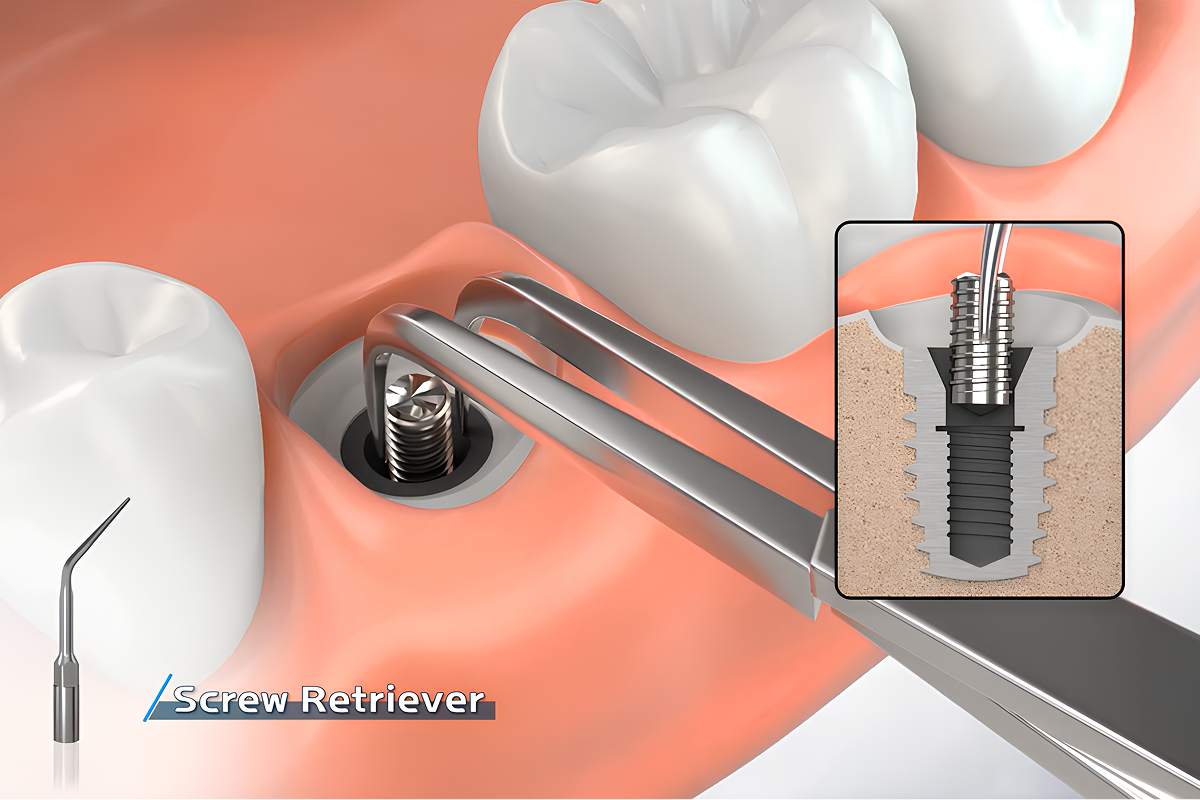

Извлеките отломок винта пинцетом.
Рекомендации по работе:
сверло для забора аутокости:
• с ирригацией более 300 об/мин (500-1000 об/мин)
• без ирригации на низкой скорости (50 об/мин)
щеточка Flame Bur -
150000-200000 об/мин, ирригация
фреза дисковая -
300-800 об/мин, ирригация, не допускайте изгибов полотна
